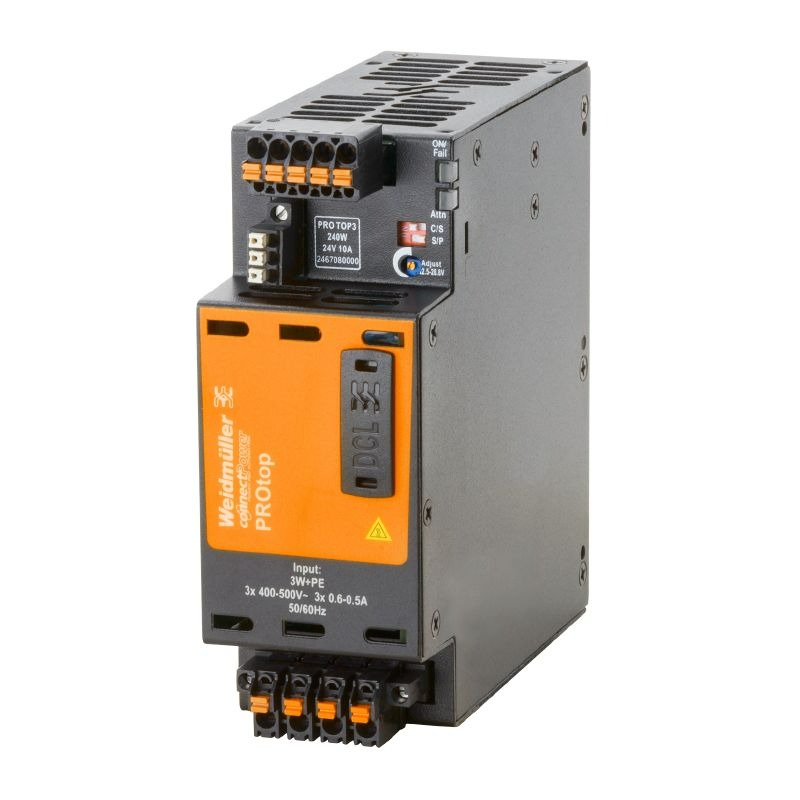

A fonte chaveada WEIDMÜLLER PRO TOP3 240W foi projetada para aplicações críticas que exigem elevada confiabilidade, estabilidade energética e desempenho contínuo em sistemas alimentados por redes trifásicas. Com saída de 24 Vcc e corrente nominal de 10 A, é indicada para painéis de automação avançada, máquinas industriais e infraestruturas com alta exigência operacional.
Pertencente à linha PRO TOP, esta fonte oferece elevada eficiência (até 93%), ampla faixa de tensão de entrada trifásica, tempo de sustentação superior a 20 ms em falhas da rede e tecnologia DCL (Dynamic Current Limit), permitindo picos de corrente de até 600% por curtos intervalos. Possui gabinete metálico robusto, conexões PUSH IN e montagem direta em trilho DIN TS35.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO TOP
- Modelo: PRO TOP3 240W 24V 10A
- Código do Fabricante: 2467090000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de Alimentação Chaveada
- Alimentação: Trifásica
Entrada
Tensão de Entrada CA:
• 3 × 320…575 Vca
• 2 × 360…575 Vca
Tensão Nominal de Entrada:
• 3 × 400…500 Vca (wide-range input)
Tensão de Entrada CC:
• 450…800 Vcc (máx. 500 Vcc conforme UL508)
Frequência: 45…65 Hz
Consumo de Corrente:
• 0,8 A @ 3 × 320 Vca
• 0,7 A @ 400 Vcc
Fusível Interno: Não
Fusível Externo Recomendado: 2…3 A (Curva C)
Proteção contra Surtos: Varistor
Corrente de Pico (Inrush): máx. 10 A
Consumo Aparente: 258,1 VA
Saída
Tensão Nominal de Saída: 24 Vcc ±1 %
Faixa de Ajuste: 22,5…28,8 Vcc
Corrente Nominal: 10 A @ 60 °C
Potência Nominal: 240 W
Reserva Dinâmica (DCL):
• 150% da corrente nominal por até 5 s
• 600% da corrente nominal por até 15 ms
Tempo de Sustentação (Hold-up Time):
• > 20 ms
Ripple Residual:
• < 50 mVss (carga plena)
Proteções:
• Curto-circuito
• Sobrecarga
Conexão em Paralelo:
• Sim, para redundância ou aumento de potência (com ORing MOSFET)
Conexões
Sistema de Conexão: PUSH IN
Entrada:
• Terminais: L1 / L2 / L3 / PE
• Seção dos condutores:
– Rígido: 0,5…1,5 mm²
– Flexível: até 2,5 mm²
Saída:
• Terminais: 2x (+) / 3x (–)
• Seção dos condutores:
– Rígido: 0,2…2,5 mm²
– Flexível: 0,2…2,5 mm²
Sinalização:
• Contato flutuante
• LED verde/vermelho (status operacional e falhas)
Dados Mecânicos
Material do Gabinete: Metálico anticorrosivo
Montagem: Trilho DIN TS35
Dimensões (L x P x A): 50 x 125 x 130 mm
Peso Aproximado: 1,12 kg
Condições Ambientais
Temperatura de Operação: –40 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade: 5…100% (sem condensação)
Grau de Proteção: IP20
Desempenho e Confiabilidade
Eficiência: até 93%
Fator de Potência: > 0,75 @ 3 × 400 Vca
Classe de Proteção: Classe I (PE)
MTBF:
• ≥ 1.400.000 h @ 25 °C
• ≥ 654.000 h @ 40 °C
Conformidades e Certificações
• UL / cULus – E258476
• cULusEX – E470829
• RoHS (com exceções 6c, 7a, 7cI)
• REACH / SCIP
• SELV / PELV
• EN 60204-1
• IEC 60950-1
• EN 61558-2-16
