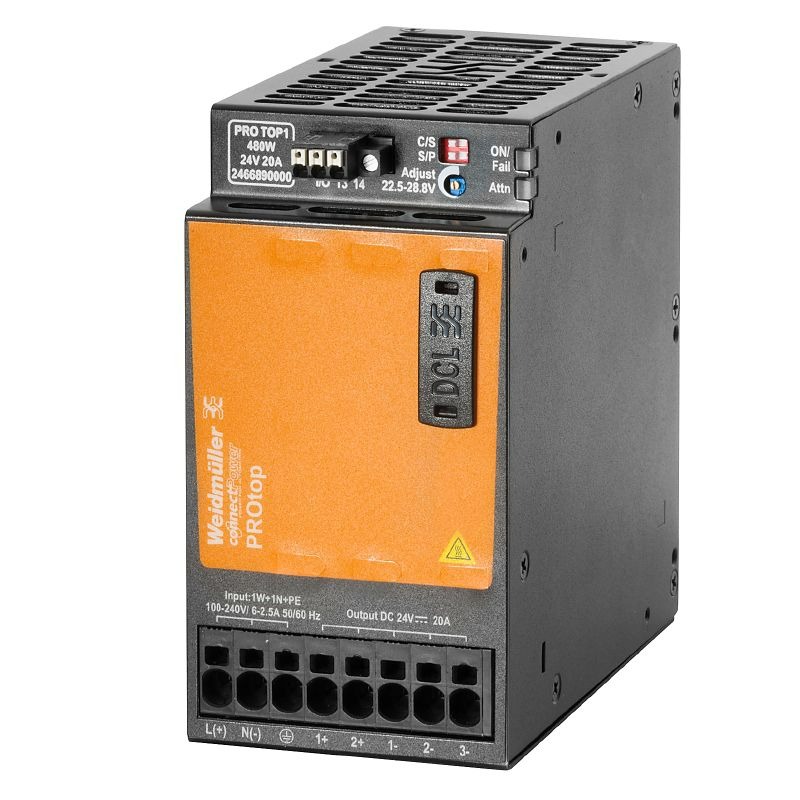

WEIDMÜLLER PRO TOP1 480W 24V 20A – Fonte de Alimentação Chaveada Monofásica | Aplicações com Demandas Extremas
WEIDMÜLLER PRO TOP1 480W 24V 20A – Fonte de Alimentação Chaveada Monofásica | Aplicações com Demandas Extremas
A fonte de alimentação WEIDMÜLLER PRO TOP1 480W foi desenvolvida para aplicações críticas que exigem máxima confiabilidade, alta densidade de potência e reserva dinâmica de corrente, sendo ideal para sistemas de automação avançada, painéis de controle de alto desempenho e infraestruturas industriais com cargas severas.
Com saída nominal de 24 Vcc, corrente de 20 A e potência total de 480 W, esta fonte da linha PRO TOP oferece eficiência elevada (até 93%), tempo de sustentação superior a 20 ms em falhas de rede e tecnologia DCL (Dynamic Current Limit), permitindo picos de corrente de até 500% por 15 ms e 150% por até 5 segundos, garantindo partida segura de cargas capacitivas e motores.
O equipamento possui gabinete metálico anticorrosivo, montagem em trilho DIN TS35, conexões PUSH IN para rápida instalação e operação confiável em ambientes exigentes. Permite ainda ligação em paralelo para redundância ou aumento de potência, utilizando ORing MOSFET.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO TOP
- Modelo: PRO TOP1 480W 24V 20A
- Código do Fabricante: 2466890000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de Alimentação Chaveada
- Alimentação: Monofásica
Entrada
Tensão de Entrada CA:
• 85…277 Vca (45…65 Hz)
Tensão de Entrada CC:
• 80…410 Vcc
Tensão Nominal de Entrada:
• 110…240 Vca / 120…340 Vcc
Consumo de Corrente:
• 6 A @ 100 Vca
• 6 A @ 120 Vcc
Fusível Interno: Sim
Fusível Externo Recomendado:
• 8 A (DI) / 10 A (Curva B) / 8 A (Curva C)
Proteção contra Surtos: Varistor
Corrente de Pico (Inrush): máx. 5 A
Consumo Aparente: 516,1 VA
Saída
Tensão Nominal de Saída: 24 Vcc ±1 %
Faixa de Ajuste: 22,5…28,8 Vcc
Corrente Nominal: 20 A @ 60 °C
Potência Nominal: 480 W
Reserva Dinâmica (DCL):
• 150% da corrente nominal por até 5 s
• 500% da corrente nominal por até 15 ms
Tempo de Sustentação (Hold-up Time):
• > 20 ms @ 115 Vca / 230 Vca
Ripple Residual:
• < 50 mVss (carga plena)
Proteções:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Inversão de polaridade
• Falha de rede
Conexão em Paralelo:
• Sim, para redundância ou aumento de potência (com ORing MOSFET)
Conexões
Sistema de Conexão: PUSH IN
Entrada:
• Terminais: L / N / PE
• Seção dos condutores:
– Rígido: 0,2…10 mm²
– Flexível: até 6 mm²
Saída:
• Terminais: 2x (+) / 3x (–)
• Seção dos condutores:
– Rígido: 0,2…10 mm²
– Flexível: até 6 mm²
Sinalização:
• Contato flutuante (relé de status – 30 Vcc / 1 A)
• LED verde/vermelho (status operacional e falhas)
Dados Mecânicos
Material do Gabinete: Metálico anticorrosivo
Montagem: Trilho DIN TS35
Dimensões (L x P x A):
• 68 x 125 x 130 mm
Peso Aproximado: 1,52 kg
Condições Ambientais
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade: 5…95% (sem condensação)
Grau de Proteção: IP20
Desempenho e Confiabilidade
Eficiência: até 93%
Fator de Potência: > 0,9
Classe de Proteção: Classe I (PE)
MTBF:
• ≥ 1.200.000 h @ 25 °C
• ≥ 562.000 h @ 40 °C
Conformidades e Certificações
• UL / cULus – E258476
• cULusEX – E470829
• RoHS (com exceções 6c, 7a, 7cI)
• REACH / SCIP
• SELV / PELV
• IEC 60950-1
• EN 60204-1
• EN 61558-2-16
