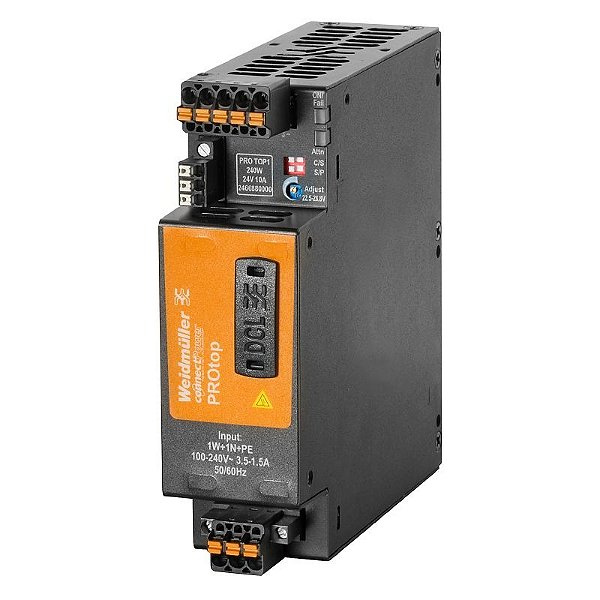

WEIDMÜLLER PRO TOP1 240W 24V 10A - Fonte de Alimentação Chaveada Monofásica | Aplicações com Demandas Extremas
WEIDMÜLLER PRO TOP1 240W 24V 10A - Fonte de Alimentação Chaveada Monofásica | Aplicações com Demandas Extremas
A fonte de alimentação PRO TOP1 240W 24V foi projetada para aplicações industriais críticas que demandam alta disponibilidade, rápida resposta a picos de carga e seletividade elétrica avançada. Fornece tensão estabilizada de 24 Vcc com corrente nominal de 10 A, sendo indicada para automação industrial, painéis de controle, máquinas, sistemas de comando e instrumentação sensível.
A linha PRO TOP1 destaca-se pelo elevado MTBF, alta eficiência energética e reserva dinâmica de potência (DCL – Dynamic Current Load), permitindo absorver picos transitórios sem queda de tensão. Possui conexão PUSH IN com atuador, facilitando a instalação e reduzindo o tempo de montagem. Permite operação em redundância e paralelismo com módulos ORing MOSFET, garantindo seletividade e continuidade de operação em sistemas críticos.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO TOP1
- Modelo: PRO TOP1 240W 24V 10A
- Código do Fabricante: 2466880000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de alimentação chaveada industrial monofásica
- Tecnologia: AC/DC – Switch-mode power supply
- Tensão de Entrada AC: 85…277 V AC
- Tensão de Entrada DC: 80…410 V DC
- Frequência de Entrada AC: 45…65 Hz
Corrente de Entrada (típica):
• 4 A a 100 V AC
• 4 A a 120 V DC
Tensão de Saída Nominal: 24 Vcc ±1 %
Faixa de Ajuste da Saída: 22,5…28,8 Vcc (ajuste por potenciômetro ou módulo de comunicação)
Corrente Nominal de Saída:
• 10 A a 60 °C
Potência Nominal: 240 W
Reserva Dinâmica de Corrente (DCL):
• 150 % da corrente nominal por até 5 s
• 600 % da corrente nominal por até 15 ms
Tempo de Sustentação (Hold-up Time):
• > 20 ms a 115 V AC
• > 20 ms a 230 V AC
Tempo de Subida (Ramp-up): ≤ 100 ms
Eficiência Típica: até 92 %
Fator de Potência: > 0,9
Ripple Residual: < 50 mVpp em carga nominal
Operação em Paralelo:
Sim, para redundância e aumento de potência (com ORing MOSFET)
Proteções Integradas:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Proteção contra inversão de polaridade
• Fusível interno
• Proteção contra surtos (varistor)
Indicação e Diagnóstico:
• LED verde: operação normal
• LED verde intermitente: pré-alarme (I > 90 %)
• LED verde/vermelho intermitente: saída desligada
• LED vermelho intermitente: sobrecarga ou falha
• Relé de status flutuante (30 V DC / 1 A – saída OK)
Conexões Elétricas:
Entrada: PUSH IN com atuador (L / N / PE)
Saída: PUSH IN com atuador (+ + / – – –)
Sinalização: PUSH IN
Seção dos Condutores – Entrada:
• Flexível: 0,5…2,5 mm²
• Rígido: 0,5…1,5 mm²
Seção dos Condutores – Saída:
• Flexível: 0,2…2,5 mm²
• Rígido: 0,2…2,5 mm²
Grau de Proteção: IP20
Classe de Proteção: Classe I (com conexão PE)
Categoria de Sobretensão: II / III
Material do Gabinete: Metálico anticorrosivo
Montagem: Trilho DIN TS35
Observações de Montagem:
Instalação horizontal; manter 50 mm livres acima e abaixo para ventilação e 10 mm laterais em relação a outros módulos.
Dimensões (L × P × A): 39 × 125 × 130 mm
Peso Aproximado: 0,88 kg
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade Relativa: 5…95 % (sem condensação)
MTBF (SN 29500):
• 1.600.000 h a 25 °C / 230 V AC / 240 W
• 763.000 h a 40 °C / 230 V AC / 240 W
Conformidades e Certificações:
• RoHS
• UL (cULus – E258476)
• cULusEX – E470829
• EN 60204
• EN 61558-2-16
• SELV / PELV
