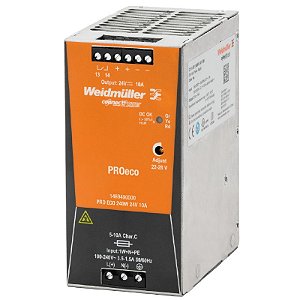

WEIDMÜLLER PRO ECO3 240W 24V 10A – Fonte de Alimentação Chaveada Trifásica | Aplicações Gerais
WEIDMÜLLER PRO ECO3 240W 24V 10A – Fonte de Alimentação Chaveada Trifásica | Aplicações Gerais
A fonte de alimentação chaveada WEIDMÜLLER PRO ECO3 240W foi desenvolvida para fornecer energia confiável em sistemas alimentados por redes trifásicas, atendendo aplicações gerais que exigem estabilidade, robustez e operação contínua. Com saída nominal de 24 Vcc e corrente de 10 A, é adequada para painéis elétricos, quadros de comando e sistemas de automação de uso geral.
Integrante da linha PRO ECO3, esta fonte apresenta ampla faixa de tensão de entrada trifásica, possibilidade de conexão em paralelo para aumento de potência, tempo de sustentação elevado em falhas da rede e conjunto completo de proteções elétricas. Seu gabinete metálico anticorrosivo permite montagem direta em trilho DIN TS35, com ventilação natural e alta confiabilidade operacional.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO ECO3
- Aplicação: Aplicações gerais
- Modelo: PRO ECO3 240W 24V 10A
- Código do Fabricante: 1469540000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de Alimentação Chaveada
- Fase: Trifásica
Tensão de Entrada CA:
• 3 × 320…575 Vca
• 2 × 360…575 Vca
• Frequência: 47…63 Hz
Tensão de Entrada CC:
• 450…800 Vcc
Corrente de Entrada (típica):
• 0,8 A @ 3 × 400 Vca
• 0,6 A @ 3 × 500 Vca
Tensão de Saída Nominal: 24 Vcc ±1%
Ajuste de Saída: 22…28 Vcc (via potenciômetro)
Corrente Nominal de Saída:
• 10 A a 55 °C
• 2,5 A a 70 °C
Potência de Saída: 240 W
Eficiência: até 88%
Ripple Residual: < 50 mVpp @ 24 Vcc
Tempo de Sustentação (Hold-up Time):
• > 40 ms @ 3 × 500 Vca
• > 20 ms @ 3 × 400 Vca
Proteções:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Superaquecimento
• Inversão de polaridade
• Proteção contra tensão reversa da carga (30…35 Vcc)
Conexão Elétrica: Parafuso
Conexões de Entrada: L1 / L2 / L3 / PE
Conexões de Saída: 6 terminais (++, --, 13, 14)
Seção dos Condutores:
• Entrada e saída: 0,5 a 6 mm²
• AWG: 26…12
Torque de Aperto: 0,5 a 0,6 Nm
Indicadores de Status:
• LED Verde – tensão de saída OK
• LED Amarelo – carga > 90%
• LED Vermelho – falha, sobrecarga ou superaquecimento
Grau de Proteção: IP20
Classe de Proteção: Classe I (PE)
Material do Gabinete: Metálico anticorrosivo
Montagem: Trilho DIN TS35
Dimensões (L x P x A): 60 x 100 x 125 mm
Peso Aproximado: 900 g
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade Relativa: 5% a 95% (sem condensação)
MTBF:
• 1.400.000 h @ 25 °C / 400 Vca
• 601.000 h @ 40 °C / 400 Vca
Conformidades e Certificações:
• UL / cURus (E255651)
• UL / cULus (E258476)
• RoHS (com isenções 7a e 7cI)
• REACH (SVHC – Chumbo)
• SELV / PELV
• EN 60204
• EN 50178 / VDE 0160
• IEC 60950-1
• EN 61558-2-16
