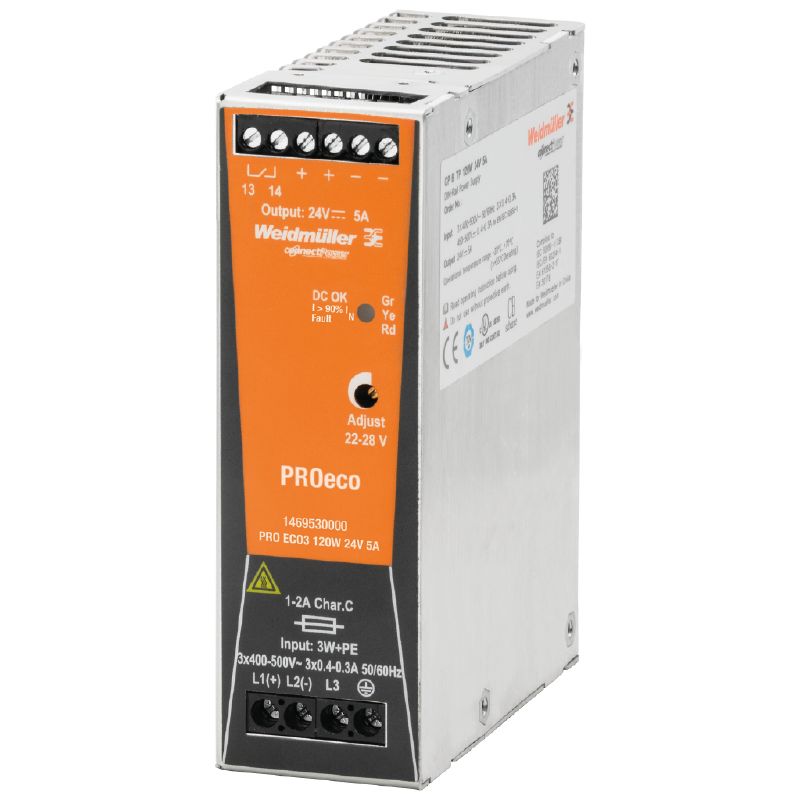

WEIDMÜLLER PRO ECO3 120W 24V 5A – Fonte de Alimentação Chaveada Trifásica | Aplicações Gerais
WEIDMÜLLER PRO ECO3 120W 24Vcc 5A – Fonte de Alimentação Chaveada Trifásica | Aplicações Gerais
A fonte de alimentação chaveada WEIDMÜLLER PRO ECO3 120W foi projetada para aplicações gerais que demandam alimentação estável e confiável em sistemas trifásicos. Com saída de 24 Vcc e corrente nominal de 5 A, é indicada para painéis elétricos, quadros de comando, automação predial e sistemas de controle em ambientes contínuos de operação.
Pertencente à linha PRO ECO3, o equipamento oferece ampla faixa de tensão de entrada trifásica, possibilidade de ligação em paralelo para aumento de potência ou redundância, além de proteções completas contra sobrecarga, curto-circuito e sobretensão. Seu gabinete metálico anticorrosivo permite montagem segura em trilho DIN TS35, garantindo robustez, eficiência energética e longa vida útil.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO ECO3
- Aplicação: Aplicações gerais
- Modelo: PRO ECO3 120W 24V 5A
- Código do Fabricante: 1469530000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de alimentação chaveada
- Fase: Trifásica
Entrada CA:
• 3 × 320…575 Vca
• 2 × 360…575 Vca
• Frequência: 47…63 Hz
Entrada CC:
• 450…800 Vcc
Corrente de Entrada (típica):
• 0,4 A @ 3 × 400 Vca
• 0,3 A @ 3 × 500 Vca
Tensão de Saída Nominal: 24 Vcc ±1 %
Ajuste de Saída: 22…28 Vcc (via potenciômetro)
Corrente de Saída:
• 5 A @ 55 °C
• 3,75 A @ 70 °C
Potência de Saída: 120 W
Eficiência: até 87 %
Ripple Residual: < 50 mVpp @ 24 Vcc
Tempo de Sustentação (Hold-up):
• > 40 ms @ 3 × 500 Vca
• > 20 ms @ 3 × 400 Vca
Conexão em Paralelo: Sim, até 5 unidades
Proteções:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Superaquecimento
• Inversão de polaridade
Indicadores LED:
• Verde – tensão de saída > 21,6 Vcc
• Amarelo – carga > 90 %
• Vermelho – falha, sobrecarga ou superaquecimento
Conexão Elétrica: Parafuso
Montagem: Trilho DIN TS35
Grau de Proteção: IP20
Classe de Proteção: Classe I (com PE)
Material do Gabinete: Metálico anticorrosivo
Dimensões (L x A x P): 40 x 125 x 100 mm
Peso Aproximado: 677 g
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
MTBF:
• 2.500.000 h @ 25 °C / 400 Vca
• 1.100.000 h @ 40 °C / 400 Vca
Certificações e Conformidades:
• UL / cULus (E258476)
• RoHS (com isenções 7a e 7cI)
• REACH (SVHC – Chumbo)
• SELV / PELV
• EN 60204
• EN 50178 / VDE 0160
• IEC 60950-1
• EN 61558-2-16
