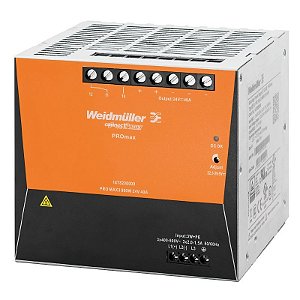

WEIDMÜLLER PRO ECO3 960W 24V 40A – Fonte de Alimentação Chaveada Trifásica | Aplicações Gerais
WEIDMÜLLER PRO ECO3 960W 24V 40A – Fonte de Alimentação Chaveada Trifásica | Aplicações Gerais
A fonte de alimentação chaveada PRO ECO3 960W foi desenvolvida para aplicações gerais que exigem alta potência e elevada corrente de saída em sistemas alimentados por rede trifásica. Com tensão nominal de 24 Vcc e corrente de até 40 A, é indicada para painéis elétricos, quadros de comando, sistemas de automação e distribuição de energia em ambientes industriais e prediais.
Integrante da linha PRO ECO3, este modelo oferece ampla faixa de tensão de entrada trifásica, possibilidade de operação em paralelo para aumento de potência ou redundância e um conjunto completo de proteções elétricas. Seu gabinete metálico anticorrosivo permite montagem segura em trilho DIN TS35, garantindo robustez, confiabilidade e longa vida útil em operação contínua.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO ECO3
- Aplicação: Aplicações gerais
- Modelo: PRO ECO3 960W 24V 40A
- Código do Fabricante: 1469560000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de Alimentação Chaveada
- Fase: Trifásica
Tensão de Entrada CA:
• 3 × 320…575 Vca
• 2 × 360…575 Vca
• Frequência: 47…63 Hz
Tensão de Entrada CC:
• 450…800 Vcc
Corrente de Entrada (típica):
• 2,68 A @ 3 × 400 Vca
• 2,15 A @ 3 × 500 Vca
Tensão de Saída Nominal: 24 Vcc ±1%
Ajuste de Saída: 22…28 Vcc (via potenciômetro)
Corrente Nominal de Saída:
• 40 A a 50 °C
• 24 A a 70 °C
Potência de Saída: 960 W
Eficiência: até 90%
Ripple Residual: < 50 mVpp @ 24 Vcc
Tempo de Sustentação (Hold-up Time):
• > 25 ms @ 3 × 500 Vca
• > 20 ms @ 3 × 400 Vca
Conexão em Paralelo: Sim, até 3 unidades
Proteções:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Superaquecimento
• Inversão de polaridade
Conexão Elétrica: Parafuso
Conexões de Entrada: L1 / L2 / L3 / PE
Conexões de Saída: 7 terminais (++, ---, 13, 14)
Seção dos Condutores:
• Entrada: 0,5 a 6 mm² (AWG 26…12)
• Saída: até 16 mm² (AWG 22…8)
Torque de Aperto: 0,5 a 0,6 Nm
Indicadores de Status:
• LED Verde – tensão de saída OK
• LED Amarelo – carga acima de 90%
• LED Vermelho – falha, sobrecarga ou superaquecimento
Grau de Proteção: IP20
Classe de Proteção: Classe I (com PE)
Material do Gabinete: Metálico anticorrosivo
Montagem: Trilho DIN TS35
Dimensões (L x P x A): 160 x 120 x 125 mm
Peso Aproximado: 2.899 g
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade Relativa: 5% a 95% (sem condensação)
MTBF:
• 1.700.000 h @ 25 °C / 400 Vca
• 776.000 h @ 40 °C / 400 Vca
Conformidades e Certificações:
• UL / cURus (E255651)
• UL / cULus (E258476)
• RoHS (com isenções 7a e 7cI)
• REACH (SVHC – Chumbo)
• SELV / PELV
• EN 60204
• EN 50178 / VDE 0160
• IEC 60950-1
• EN 61558-2-16
