SIEMENS BLOCO CONTATO AUX FR 3NA+1NF

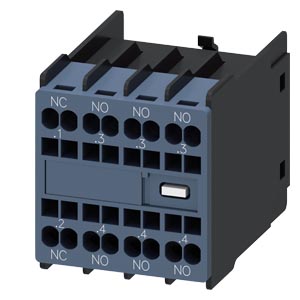

SIEMENS SIRIUS 3RH29 – Bloco de Contatos Auxiliares Frontal Mola 3NA+1NF 3RH2911-2HA31

Bloco de contatos auxiliares da linha SIRIUS Innovation (série 3RH29) da Siemens, modelo 3RH2911-2HA31, projetado para montagem/encaixe frontal em contatores de potência da linha 3RT2 e contatores auxiliares da linha 3RH2. Equipado com 4 contatos auxiliares na configuração 3 NA + 1 NF (3 Normalmente Abertos + 1 Normalmente Fechado) com sequência de caminho de corrente 1 NF e 3 NA. Apresenta conexão por terminal de mola (Spring-type terminal / Cage Clamp), proporcionando uma fiação rápida, segura e imune a vibrações em painéis elétricos. Com grau de proteção IP20 na parte frontal, oferece altíssima confiabilidade de contato (taxa de falha de apenas 1 comutação errônea a cada 100 milhões em 17V/1mA) e durabilidade mecânica de até 10 milhões de ciclos de operação.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Bloco de Contatos Auxiliares Frontal

Modelo / Referência: 3RH2911-2HA31 (3RH29112HA31)

Compatibilidade: Contatores de Potência SIRIUS 3RT2 e Contatores Auxiliares SIRIUS 3RH2

Montagem: Encaixável na parte frontal do contator

Configuração dos Contatos Auxiliares: 3 NA + 1 NF (3 Normalmente Abertos + 1 Normalmente Fechado)

Caminho de Corrente / Disposição: 1 NF + 3 NA (.1/.2, .3/.4, .3/.4, .3/.4)

Tipo de Conexão Elétrica: Terminal de mola (Mola de pressão / Cage Clamp)

Tensão de Isolação Nominal : 690V AC (grau de poluição 3)

Tensão de Impulso Suportável : 6 kV

Grau de Proteção: IP20 (Parte frontal)

CAPACIDADE DE CORRENTE E DESEMPENHO OPERACIONAL

• Corrente Nominal Térmica : Até 10 A (em 24V a 230V)

• Corrente Operacional em Cargas Indutivas (AC-15):

  • Em 24V / 230V: 6 A

  • Em 400V: 3 A

  • Em 690V: 1 A

• Corrente Operacional em Corrente Contínua (DC-13):

  • Em 24V: 6 A

  • Em 110V: 1 A

  • Em 220V / 250V: 0,3 A

• Proteção contra Curto-Circuito Recomendada: Disjuntor Curva C de 10A

• Confiabilidade de Contato: 1 falha por $10^8$ ciclos (17 V, 1 mA)

DADOS MECÂNICOS E AMBIENTAIS

Durabilidade Mecânica (Ciclos de Operação Típica): 10.000.000 de manobras

Durabilidade Elétrica (em AC-15 a 230V Típica): 200.000 manobras

Peso Líquido: 60 g

Aplicações Típicas: Expansão de contatos de sinalização, intertravamentos elétricos de segurança e circuitos de comando em painéis de automação industrial equipados com contatores Siemens SIRIUS 3RT2 / 3RH2.
