SIEMENS CONTATO AUX FR 1NA1NF P/3RV2

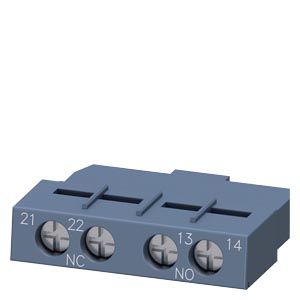

SIEMENS SIRIUS 3RV29 – Bloco de Contatos Auxiliares Transversal Parafuso 1NA+1NF 3RV2901-1E

Bloco de contatos auxiliares modulares da linha SIRIUS Innovation (série 3RV29) da Siemens, modelo 3RV2901-1E, projetado para montagem/encaixe transversal na parte superior de disjuntores-motores da linha 3RV2 (tamanhos S00, S0, S2 e S3). Equipado com 2 contatos auxiliares na configuração 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado) de acionamento instantâneo. Apresenta conexão por terminal parafusado (bornes por parafuso), garantindo fixação firme e tradicional nos condutores. Com grau de proteção IP20, proteção contra contato acidental com os dedos e tensão de isolamento de 300V, é o acessório ideal para sinalização de estado operacional (ligado/desligado) e intertravamentos de comando em painéis elétricos.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Bloco de Contatos Auxiliares Transversal

Modelo / Referência: 3RV2901-1E (3RV29011E)

Compatibilidade: Disjuntores-Motores SIRIUS 3RV2 (Tamanhos S00, S0, S2 e S3)

Montagem: Encaixe transversal (parte superior do disjuntor)

Configuração dos Contatos Auxiliares: 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado)

Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

Tensão de Isolação Nominal : 300V

Tensão de Impulso Suportável : 4 kV

Grau de Proteção: IP20 (Parte frontal)

Proteção contra Contato Accidental: Proteção aos dedos em caso de contato vertical pela frente

Certificações / Conformidade: CE / UL / CSA / CCC / Diretiva RoHS

Identificação de Referência (IEC 81346-2): Q

CAPACIDADE DE CORRENTE E DESEMPENHO OPERACIONAL

• Corrente Nominal Térmica (AC-12): Até 2,5 A (em 24V / 230V)

• Corrente Operacional em Cargas Indutivas (AC-15):

  • Em 24V: 2 A

  • Em 230V: 0,5 A

• Corrente Operacional em Corrente Contínua (DC-13):

  • Em 24V: 1 A

  • Em 48V: 0,3 A

  • Em 60V: 0,15 A

DADOS MECÂNICOS, DIMENSÕES E AMBIENTAIS

Dimensões (A x L x P): 12 mm x 45 mm x 17 mm

Peso Líquido: 17,5 g

Grau de Poluição: 3

Temperatura Ambiente de Operação: -20 °C a +60 °C

Temperatura Ambiente de Armazenamento: -50 °C a +80 °C

Aplicações Típicas: Sinalização remota de posição do disjuntor-motor (ligado/desligado), intertravamentos de comando e realimentação em PLCs/CLPs de painéis de automação industrial.
