SIEMENS BLOCO CONTATO AUX LAT 1NA+1NF P/3RV2 MO

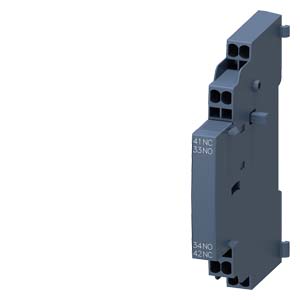

SIEMENS SIRIUS 3RV29 – Bloco de Contatos Auxiliares Lateral Mola 1NA+1NF 3RV2901-2A

Bloco de contatos auxiliares modulares da linha SIRIUS Innovation (série 3RV29) da Siemens, modelo 3RV2901-2A, projetado para montagem/encaixe lateral em disjuntores-motores da linha 3RV2 (tamanhos S00, S0, S2 e S3). Equipado com 2 contatos auxiliares na configuração 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado) de acionamento instantâneo. Apresenta conexão por terminal de mola (Spring-type terminal), oferecendo excelente resistência a vibrações e elevada rapidez na fiação. Com grau de proteção IP20, tensão de isolamento de 690V e capacidade de corrente térmica de até 10A (AC-12), é o acessório ideal para sinalização remota de status operacional e integração com circuitos de comando e sistemas de automação.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Bloco de Contatos Auxiliares Lateral

Modelo / Referência: 3RV2901-2A (3RV29012A)

Compatibilidade: Disjuntores-Motores SIRIUS 3RV2 (Tamanhos S00, S0, S2 e S3)

Montagem: Encaixe lateral (lado esquerdo do disjuntor)

Configuração dos Contatos Auxiliares: 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado)

Tipo de Conexão Elétrica: Terminal de mola (Mola de pressão / Spring-type terminal)

Tensão de Isolação Nominal : 690V

Tensão de Impulso Suportável : 6 kV

Grau de Proteção: IP20 (Parte frontal)

Certificações / Conformidade: CE / UL / CSA / CCC / Diretiva RoHS

Identificação de Referência (IEC 81346-2): Q

CAPACIDADE DE CORRENTE E DESEMPENHO OPERACIONAL

• Corrente Nominal Térmica (AC-12): Até 10 A (em 24V, 230V, 400V e 690V)

• Corrente Operacional em Cargas Indutivas (AC-15):

  • Em 24V: 6 A

  • Em 230V: 4 A

  • Em 400V: 3 A

  • Em 690V: 1 A

• Corrente Operacional em Corrente Contínua (DC-13):

  • Em 24V: 2 A

  • Em 110V: 0,5 A

  • Em 220V / 250V: 0,25 A

DADOS MECÂNICOS E AMBIENTAIS

Peso Líquido: 42 g

Grau de Poluição: 3

Temperatura Ambiente de Operação: -20 °C a +60 °C

Temperatura Ambiente de Armazenamento: -50 °C a +80 °C

Aplicações Típicas: Sinalização remota de posição do disjuntor-motor (ligado/desligado), intertravamentos de comando e realimentação em PLCs/CLPs de painéis de automação industrial.
