SIEMENS 3RH19 BLOCO CONTATO 3NA+1NF S00 SIE

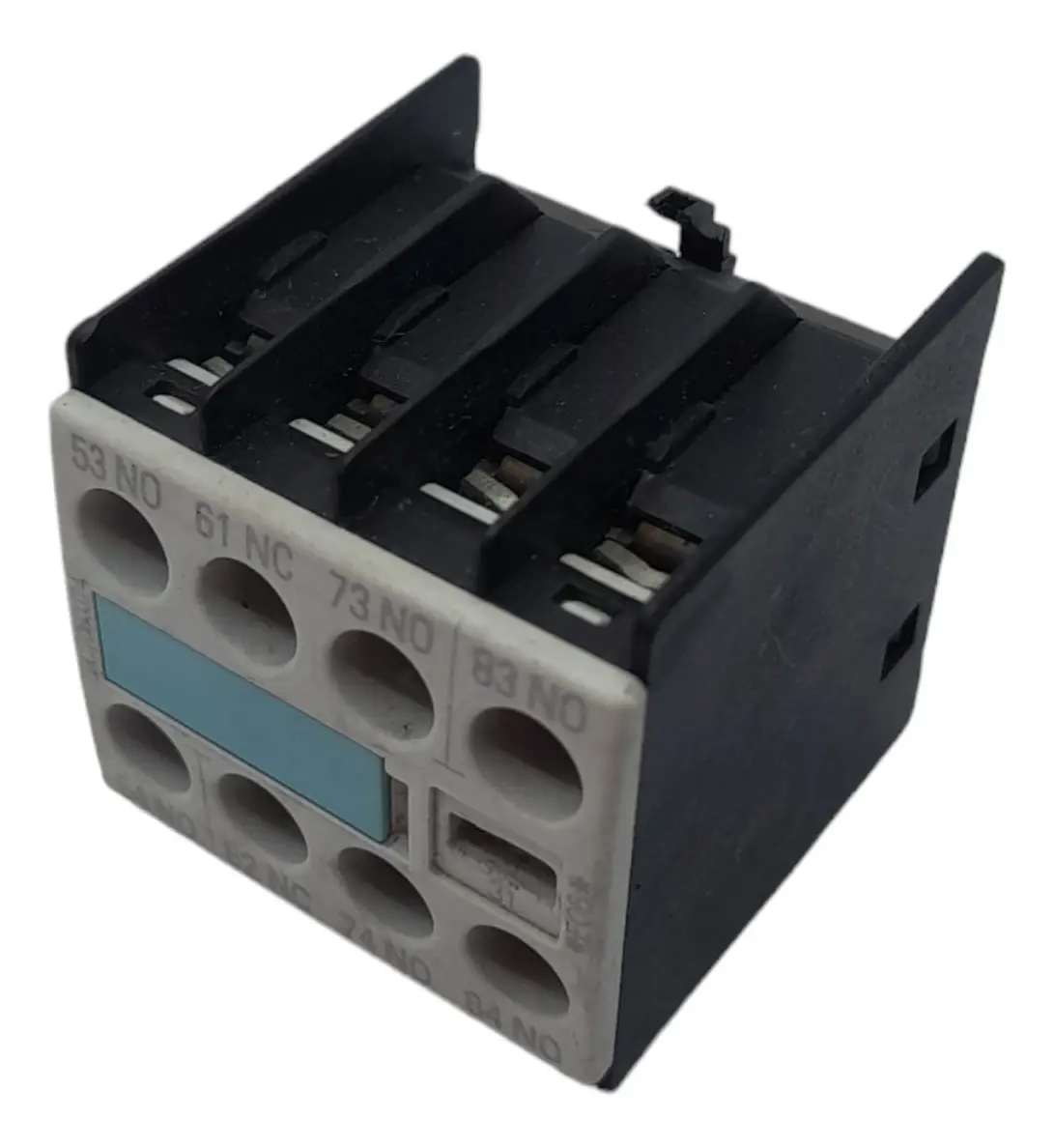

SIEMENS SIRIUS 3RH19 – Bloco de Contatos Auxiliares Frontal 3NA+1NF S00

Bloco de contatos auxiliares da linha SIRIUS (série 3RH19) da Siemens, projetado para montagem/encaixe frontal em contatores de potência e auxiliares no tamanho de estrutura S00. Configurado no padrão DIN EN 50005 com identificação de bornes 31 (3 contatos Normalmente Abertos + 1 contato Normalmente Fechado), este componente expande as opções de sinalização, intertravamento e comando de painéis elétricos. Equipado com terminais de conexão por parafuso com grau de proteção IP20 na parte frontal, oferece alta confiabilidade de contato (taxa de falha de apenas 1 comutação errônea a cada 100 milhões em 17V/1mA) e extrema durabilidade mecânica de até 10 milhões de ciclos de operação, sendo a solução ideal para sistemas de automação que exigem durabilidade e resposta rápida.

Aviso Importante: Este produto está descontinuado/fora de linha. Ultimas peças disponiveis.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS

Tipo de Componente: Bloco de Contatos Auxiliares Frontal

Série / Código do Tipo: 3RH19 (Linha 3RH1)

Tamanho do Contator Compatível: S00

Montagem: Encaixável na parte frontal do contator

Configuração dos Contatos Auxiliares: 3 NA + 1 NF (3 Normalmente Abertos + 1 Normalmente Fechado)

Identificação de Padrão: DIN EN 50005 (Código 31)

Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

Tensão de Isolação Nominal : 690V (grau de poluição 3 em CA)

Tensão de Impulso Suportável : 6 kV

Grau de Proteção: IP20 (Parte frontal)

CAPACIDADE DE CORRENTE E DESEMPENHO OPERACIONAL

• Corrente Nominal Térmica ($I_{th}$ / AC-12): Até 10 A (em 24V a 230V)

• Corrente Operacional em Cargas Indutivas (AC-15):

  • Em 24V / 230V: 6 A

  • Em 400V: 3 A

  • Em 690V: 1 A

• Corrente Operacional em Corrente Contínua (DC-13):

  • Em 24V: 6 A

  • Em 110V: 1 A

  • Em 220V / 250V: 0,3 A

• Confiabilidade de Contato: 1 falha por $10^8$ ciclos (17 V, 1 mA)

DADOS MECÂNICOS E AMBIENTAIS

Durabilidade Mecânica (Ciclos de Operação Típica): 10.000.000 de manobras

Durabilidade Elétrica (em AC-15 a 230V Típica): 200.000 manobras

Peso Líquido: 0,044 kg

Aplicações Típicas: Expansão de contatos de sinalização e intertravamento em contatores auxiliares (3RH11) e contatores de potência (3RT10) no tamanho S00.
