SIEMENS BLOCO CONT AUX FR 2N+2NF S00 PARAF

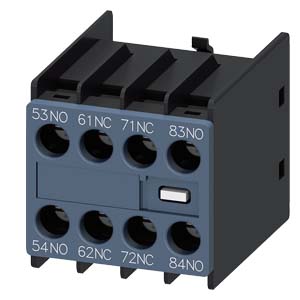

SIEMENS SIRIUS 3RH29 – Bloco de Contatos Auxiliares Frontal Codificado 2NA+2NF 3RH2911-1GA22

Bloco de contatos auxiliares da linha SIRIUS Innovation (série 3RH29) da Siemens, modelo 3RH2911-1GA22, projetado para montagem/encaixe frontal em contatores auxiliares. Configurado no padrão EN 50011 com codificação mecânica/física específica para combinação exclusiva com os contatores 3RH2140 e 3RH2440. Possui 4 contatos (2 NA + 2 NF) dispostos na sequência de terminais 53/54 (NA), 61/62 (NF), 71/72 (NF) e 83/84 (NA). Equipado com bornes de conexão parafusada com grau de proteção IP20 na parte frontal, oferece altíssima confiabilidade de contato (apenas 1 falha a cada 100 milhões em 17V/1mA) e durabilidade mecânica de até 10 milhões de ciclos de operação, sendo ideal para expansão de sinalização e intertravamento em comandos de automação.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Bloco de Contatos Auxiliares Frontal (Codificado)

Modelo / Referência: 3RH2911-1GA22 (3RH29111GA22)

Compatibilidade: Exclusiva para contatores auxiliares 3RH2140 e 3RH2440 (Padrão EN 50011)

Montagem: Encaixável na parte frontal do contator

Configuração dos Contatos Auxiliares: 2 NA + 2 NF (2 Normalmente Abertos + 2 Normalmente Fechados)

Identificação dos Terminais: 53/54 (NA), 61/62 (NF), 71/72 (NF), 83/84 (NA)

Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

Tensão de Isolação Nominal : 690V AC (grau de poluição 3)

Tensão de Impulso Suportável : 6 kV

Grau de Proteção: IP20 (Parte frontal)

CAPACIDADE DE CORRENTE E DESEMPENHO OPERACIONAL

• Corrente Nominal Térmica  AC-12: Até 10 A (em 24V a 230V)

• Corrente Operacional em Cargas Indutivas (AC-15):

  • Em 24V / 230V: 6 A

  • Em 400V: 3 A

  • Em 690V: 1 A

• Corrente Operacional em Corrente Contínua (DC-13):

  • Em 24V: 6 A

  • Em 110V: 1 A

  • Em 220V / 250V: 0,3 A

• Proteção contra Curto-Circuito Recomendada: Disjuntor Curva C de 10A

• Confiabilidade de Contato: 1 falha por 10^8ciclos (17 V, 1 mA)

DADOS MECÂNICOS E AMBIENTAIS

Durabilidade Mecânica (Ciclos de Operação Típica): 10.000.000 de manobras

Durabilidade Elétrica (em AC-15 a 230V Típica): 200.000 manobras

Peso Líquido: 56 g

Aplicações Típicas: Expansão de sinalização, intertravamentos de segurança e lógicas de comando em painéis de automação equipados com contatores auxiliares Siemens SIRIUS 3RH2140 / 3RH2440.
