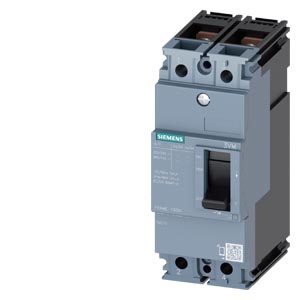

SIEMENS 3VM1 DISJ 80A 25KA 415V 2P TM210 FIX

SIEMENS 3VM1 – Disjuntor em Caixa Moldada 2P 80A 25kA 415V TM210 3VM1180-3ED22-0AA0 |

Disjuntor em caixa moldada bipolar da linha 3VM1 da Siemens, modelo 3VM1180-3ED22-0AA0, carcaça/frame 160 A, projetado para proteção de instalações elétricas, quadros de distribuição e circuitos alimentadores. Equipado com disparador térmico e magnético fixo TM210 (FTFM), possui corrente nominal de 80 A com proteção contra sobrecarga e curto-circuito ajustadas de fábrica. Apresenta classe de capacidade de interrupção em 415V AC / 380V AC, tensão de isolamento de 500V e conexão por terminal roscado plano, oferecendo alta confiabilidade, robustez e segurança para a infraestrutura elétrica.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: 3VM1

Tipo de Componente: Disjuntor em Caixa Moldada (Disjuntor de Potência Compacto)

Modelo / Referência: 3VM1180-3ED22-0AA0 (3VM11803ED220AA0)

Tamanho de Carcaça (Frame): Frame 160 A

Número de Polos: 2 Polos (Bipolar)

Corrente Nominal: 80 A

Unidade de Disparo (Trip Unit): TM210 (Térmico e Magnético Fixo - FTFM)

Proteção contra Sobrecarga: Ajuste Fixo

Proteção contra Curto-Circuito: Ajuste Fixo

Tipo de Conexão Elétrica: Conexão roscada plana (Terminal com parafuso)

Tensão de Isolação Nominal: 500V AC

Tensão Nominal de Serviço: 415V AC (50/60 Hz) / 250V DC

Função Principal: Proteção de instalações elétricas e infraestrutura contra sobrecargas e curtos-circuitos

CAPACIDADE DE INTERRUPÇÃO DE CURTO-CIRCUITO (IEC 60947-2)

Classe da Capacidade de Interrupção: N

Capacidade Limite de Interrupção em Curtos-Circuitos: 25 kA em 380V / 415V AC

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total Máxima: 13 W

Potência Dissipada por Ponto de Ligação (Polo): 6,4 W

DADOS MECÂNICOS E APLICAÇÕES

Montagem: Fixação em placa de montagem / painéis elétricos de distribuição

Aplicações Típicas: Proteção e seccionamento de circuitos alimentadores, quadros de distribuição de baixa tensão, instalações comerciais e industriais em redes de 220V, 380V e 415V AC.
