SIEMENS 3VM11 DISJ 2P 100A 25KA 380V TM210

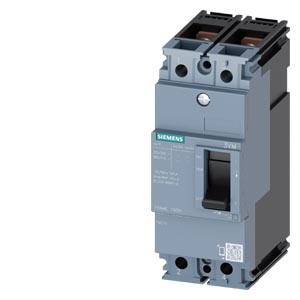

SIEMENS 3VM11 – Disjuntor em Caixa Moldada 2P 100A 25kA 380V/415V TM210 3VM1110-3ED22-0AA0 |

Disjuntor em caixa moldada bipolar da linha 3VM1 (série 3VM11) da Siemens, modelo 3VM1110-3ED22-0AA0, carcaça/frame de 160 A, projetado para proteção de instalações elétricas, quadros de distribuição e circuitos alimentadores. Equipado com disparador térmico e magnético fixo TM210 (FTFM), possui corrente nominal de 100 A com proteção contra sobrecarga fixa e proteção instantânea contra curto-circuito fixa em 10 vezes a corrente nominal. Com classe de capacidade de interrupção N em 415V AC / 380V AC e 36 kA em 240V AC), conta com conexão por terminal roscado plano, garantindo alta confiabilidade e durabilidade no seccionamento e proteção da infraestrutura elétrica.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: 3VM1

Tipo de Componente: Disjuntor em Caixa Moldada (Disjuntor de Potência Compacto)

Modelo / Referência: 3VM1110-3ED22-0AA0 (3VM11103ED220AA0)

Tamanho de Carcaça (Frame): Frame 160 A

Número de Polos: 2 Polos (Bipolar)

Corrente Nominal: 100 A

Unidade de Disparo (Trip Unit): TM210 (Térmico e Magnético Fixo - FTFM)

Proteção contra Sobrecarga: 100 A (Ajuste Fixo)

Proteção contra Curto-Circuito: (1000 A - Ajuste Fixo)

Tipo de Conexão Elétrica: Conexão roscada plana (Terminal com parafuso)

Tensão de Isolação Nominal: 500V AC

Tensão Nominal de Serviço: 415V AC (50/60 Hz) / 250V DC

Função Principal: Proteção de instalações elétricas e infraestrutura contra sobrecargas e curtos-circuitos

CAPACIDADE DE INTERRUPÇÃO DE CURTO-CIRCUITO (IEC 60947-2)

Classe da Capacidade de Interrupção: N

Capacidade Limite de Interrupção em Curtos-Circuitos:

• Em 240V AC: 36 kA

• Em 380V / 415V AC: 25 kA

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total Máxima: 17 W

Potência Dissipada por Ponto de Ligação (Polo): 8,35 W

DADOS MECÂNICOS E APLICAÇÕES

Montagem: Fixação em placa de montagem / painéis elétricos de distribuição

Aplicações Típicas: Proteção e seccionamento de circuitos alimentadores, quadros de distribuição de baixa tensão, instalações comerciais e industriais em redes de 220V, 380V e 415V AC.

TABELA DE VARIAÇÕES
