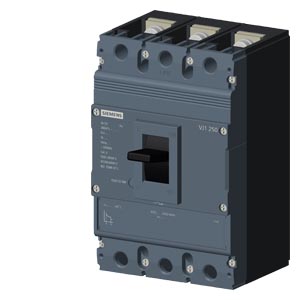

SIEMENS 3VJ1 DISJ 250A 18KA/415V FTFM

SIEMENS 3VJ1 – Disjuntor em Caixa Moldada 3P 250A 18kA 3VJ1225-1DA32-0AA0

Disjuntor em caixa moldada tripolar da Siemens, linha 3VJ1 (tamanho de quadro IEC 3VJ12), modelo 3VJ1225-1DA32-0AA0, desenvolvido para proteção robusta de linhas de distribuição e circuitos elétricos industriais. Com corrente nominal de 250A e disparador térmico e magnético fixo (FTFM - Fixed Thermal, Fixed Magnetic), oferece uma proteção confiável e calibrada de fábrica, mantendo o valor de resposta de sobrecarga em 250A e o disparo magnético instantâneo em 10 \times (2.500A). Apresenta capacidade de interrupção máxima de curto-circuito  de 18 kA em 415V, com capacidade de serviço de 75% (13,5 kA). Projetado para montagem prática com conexão por parafuso, suporta tensão de isolamento nominal de até 1000V e garante alta confiabilidade operacional em quadros e painéis elétricos.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Série / Linha: 3VJ1 (Tamanho de Quadro 3VJ12)

Tipo de Componente: Disjuntor em Caixa Moldada (Proteção de Linha)

Modelo / Referência: 3VJ1225-1DA32-0AA0 (3VJ12251DA320AA0)

Quantidade de Polos: 3 Polos (Tripolar)

Tipo de Disparador: Térmico-Magnético Fixo / Fixo (FTFM)

Corrente Nominal : 250 A

Tensão Nominal de Operação : 415V AC

Tensão de Isolação Nominal : 1.000V AC

Capacidade de Interrupção de Curto-Circuito Limite : 18 kA (em 415V)

Capacidade de Interrupção de Curto-Circuito em Serviço : 13,5 kA (75% da a 415V)

Capacidade de Estabelecimento em Curto-Circuito : 36 kA (em 415V)

Tipo de Conexão Elétrica: Conexão por parafuso (Terminais parafusados)

Proteção contra Falta à Terra / Aterramento: Não

PARÂMETROS DE DISPARO E DESEMPENHO TÉRMICO

• Proteção de Sobrecarga : Fixo em 250 A

• Proteção Instantânea de Curto-Circuito : Fixo em (2.500 A)

• Desempenho por Temperatura:

  • Até 50 °C: 250 A

  • Em 55 °C: 245 A

  • Em 60 °C: 239,5 A

DADOS MECÂNICOS, DISSIPAÇÃO E DURABILIDADE

Potência Dissipada Máxima: 31,5 W

Potência Dissipada por Ponto de Ligação (Fase): 10,5 W (em estado quente)

Durabilidade Mecânica (Ciclos de Operação Típica): 15.000 manobras

Durabilidade Elétrica (em AC-1 / 380-415V): 5.000 manobras

Peso Líquido: 1,99 kg

Aplicações Típicas: Proteção de cabos e subfedores de distribuição trifásica em painéis comerciais e industriais de baixa tensão.
