SIEMENS 3RV20 DISJ MOTOR 3P 4.5-6.3A INNOV S0

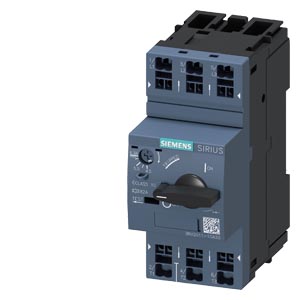

SIEMENS SIRIUS 3RV20 – Disjuntor-Motor 3P 4,5 a 6,3A Classe 10 Mola 3RV2011-1GA20

Disjuntor-motor tripolar da linha SIRIUS Innovation (série 3RV20) da Siemens, modelo 3RV2011-1GA20, tamanho de carcaça S00, projetado para proteção, seccionamento e manobra de motores elétricos trifásicos. Equipado com disparador térmico ajustável para proteção contra sobrecarga na faixa de 4,5 a 6,3 A (Classe de disparo 10) e disparador magnético fixo em 82 A para atuação instantânea em curtos-circuitos. Adequado para o acionamento e proteção de motores de até 2,2 kW em 400V (categoria AC-3/AC-3e), conta com conexão por terminal de mola (Spring-type terminal), oferecendo excelente resistência a vibrações e agilidade na montagem. Possui função de seccionamento integrada, suporta expansão via contatos auxiliares e oferece grau de proteção IP20, com durabilidade mecânica e elétrica de 100.000 manobras.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation (Série 3RV2)

Tipo de Componente: Disjuntor-Motor Tripolar (Dispositivo de Proteção de Motor Completo)

Modelo / Referência: 3RV2011-1GA20 (3RV20111GA20)

Tamanho do Disjuntor / Carcaça: S00

Tamanho de Contator Combinável: S00 e S0

Quantidade de Polos Principais: 3 Polos (Tripolar)

Corrente Permanentemente Nominal : 6,3 A

Faixa de Ajuste do Disparador Térmico (Sobrecarga): 4,5 a 6,3 A

Classe de Disparo por Sobrecarga: Classe 10

Disparador Magnético (Curto-Circuito Instantâneo): 82 A

Função Seccionadora Integrada: Sim

Possibilidade de Expansão de Contato Auxiliar: Sim

Tipo de Conexão Elétrica: Terminal de mola (Mola de pressão / Spring-type terminal)

Tensão de Isolação Nominal : 690V AC (Grau de poluição 3)

Tensão de Impulso Suportável : 6 kV

Tensão Nominal de Serviço : 690V AC (50/60 Hz)

Identificação de Referência (IEC 81346-2): Q

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total (Corrente Nominal em Estado Quente): 7,25 W

Potência Dissipada por Ponto de Ligação (Fase): 2,4 W

DADOS MECÂNICOS E AMBIENTAIS

Grau de Proteção: IP20 (Lado frontal e tomadas)

Resistência ao Choque (IEC 60068-2-27): $25\text{g} / 11\text{ ms}$

Durabilidade Mecânica (Contatos Principais e Auxiliares): 100.000 manobras

Durabilidade Elétrica Típica: 100.000 manobras

Peso Líquido: 373 g

Aplicações Típicas: Partida e proteção integrada de motores elétricos trifásicos de até 2,2 kW em bombas, compressores, ventiladores e esteiras transportadoras em painéis de automação.
