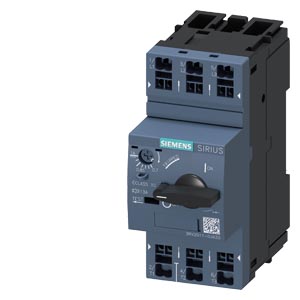

SIEMENS 3RV20 DISJ MOTOR 3P 0.7-1.0A

SIEMENS SIRIUS INNOVATION 3RV2 – Disjuntor Motor 3P 0,7-1,0A |

Disjuntor motor tripolar da linha SIRIUS Innovation (série 3RV20) da Siemens, tamanho de carcaça S00, desenvolvido para a partida, proteção e manobra de pequenos motores elétricos trifásicos ou cargas motoras de baixa potência. O dispositivo oferece proteção integrada de alta performance contra sobrecarga (Classe de disparo 10, com faixa de ajuste regulável de 0,7A a 1,0A) e contra curtos-circuitos (disparador magnético fixo em 13A). Equipado com tecnologia de conexão por mola, assegura uma fixação imune a vibrações e dispensa a necessidade de reapertos periódicos. Com capacidade de operação em tensões de até 690V AC, é o componente ideal para garantir a integridade de motores de até 0,25 kW (em 400V) em painéis industriais e sistemas de automação de alta exigência.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Disjuntor Motor Termomagnético

Modelo / Referência: 3RV2011-0JA20 (3RV20110JA20)

Tamanho do Disjuntor / Carcaça: S00

Quantidade de Polos: 3 Polos (Tripolar)

Faixa de Ajuste do Disparador de Sobrecarga (Térmico): 0,7 A a 1,0 A

Valor de Resposta do Disparador de Curto-Circuito: 13 A

Classe de Disparo por Sobrecarga: Classe 10 (conforme IEC 60947-4-1)

Tipo de Conexão Elétrica: Conexão por mola (Terminais de mola)

Tensão de Serviço Nominal: 690V AC (50 / 60 Hz)

Tensão de Isolação: 690V (em grau de poluição 3)

Tensão de Impulso Suportável: 6 kV

Corrente de Serviço Nominal: 1 A (em AC-3 / AC-3e a 400V)

Tensão Máxima Admissível para Separação de Proteção: 400V (entre circuito principal e auxiliar)

POTÊNCIA OPERACIONAL (CATEGORIAS AC-3 / AC-3e)

• Em 230 V: 0,2 kW

• Em 400 V: 0,25 kW

• Em 500 V: 0,4 kW

• Em 690 V: 0,6 kW

  Potência Dissipada Total (Estado Operacional Quente): 7,25 W (2,4 W por ponto de ligação)

DADOS MECÂNICOS E AMBIENTAIS

Tipo de Fixação: Fixação por encaixe em trilho DIN ou por parafuso

Temperatura Ambiente de Operação: -20°C a +60°C (com compensação térmica integrada)

Temperatura Ambiente de Armazenamento / Transporte: -50°C a +80°C

TABELA DE VARIAÇÕES
