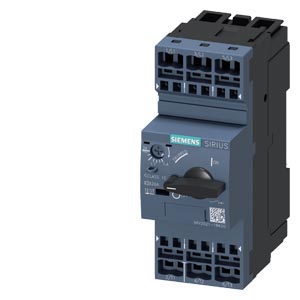

SIEMENS 3RV20 DISJ MOTOR 3P 1.4-2A 10KA

SIEMENS SIRIUS 3RV20 – Disjuntor-Motor 3P 1,4 a 2A Classe 10 Mola 3RV2021-1BA20

Disjuntor-motor tripolar da linha SIRIUS Innovation (série 3RV20) da Siemens, modelo 3RV2021-1BA20, tamanho de carcaça S0, projetado para proteção, seccionamento e manobra de motores elétricos trifásicos. Equipado com disparador térmico ajustável para proteção contra sobrecarga na faixa de 1,4 a 2 A (Classe de disparo 10) e disparador magnético fixo em 26 A para atuação instantânea em curtos-circuitos. Adequado para o acionamento e proteção de motores de pequena potência (ex.: 0,75 kW em 400V - categoria AC-3/AC-3e), conta com conexão por terminal de mola (Spring-type terminal), oferecendo excelente resistência a vibrações e rapidez na fiação. Possui função de seccionamento integrada, suporte à expansão com contatos auxiliares e grau de proteção IP20, garantindo durabilidade mecânica e elétrica de 100.000 manobras.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation (Série 3RV2)

Tipo de Componente: Disjuntor-Motor Tripolar (Dispositivo de Proteção de Motor Completo)

Modelo / Referência: 3RV2021-1BA20 (3RV20211BA20)

Tamanho do Disjuntor / Carcaça: S0

Tamanho de Contator Combinável: S00 e S0

Quantidade de Polos Principais: 3 Polos (Tripolar)

Corrente Permanentemente Nominal: 2 A

Faixa de Ajuste do Disparador Térmico (Sobrecarga): 1,4 a 2 A

Classe de Disparo por Sobrecarga: Classe 10

Disparador Magnético (Curto-Circuito Instantâneo): 26 A

Função Seccionadora Integrada: Sim

Possibilidade de Expansão de Contato Auxiliar: Sim

Tipo de Conexão Elétrica: Terminal de mola (Mola de pressão / Spring-type terminal)

Tensão de Isolação Nominal: 690V AC (Grau de poluição 3)

Tensão de Impulso Suportável : 6 kV

Tensão Nominal de Serviço : 690V AC (50/60 Hz)

Identificação de Referência (IEC 81346-2): Q

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total (Corrente Nominal em Estado Quente): 7,25 W

Potência Dissipada por Ponto de Ligação (Fase): 2,4 W

DADOS MECÂNICOS E AMBIENTAIS

Grau de Proteção: IP20 (Lado frontal e tomadas)

Resistência ao Choque (IEC 60068-2-27)

Durabilidade Mecânica (Contatos Principais e Auxiliares): 100.000 manobras

Durabilidade Elétrica Típica: 100.000 manobras

Temperatura Ambiente de Operação: -20 °C a +60 °C (com compensação de temperatura)

Temperatura de Armazenamento / Transporte: -50 °C a +80 °C

Umidade Relativa de Operação: 10% a 95%

Altitude de Operação: Máximo de 2.000 m acima do nível do mar

Peso Líquido: 405 g

Aplicações Típicas: Partida, manobra e proteção integrada de pequenos motores elétricos trifásicos em bombas, ventiladores, pequenos compressores e esteiras industriais.
