SIEMENS 3RT20 CONTATOR POT CA3 80A 110V NANF 400V

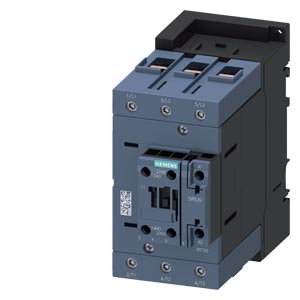

SIEMENS 3RT20 – Contator de Potência 3P AC3 80A 110VAC 1NA+1NF |

Contator de potência tripolar da linha SIRIUS Innovation (série 3RT20) da Siemens, tamanho de estrutura S3, projetado para manobra, partida e controle robusto de motores elétricos trifásicos de alta potência e cargas indutivas severas. Desenvolvido para máxima robustez em ambientes industriais, possui corrente nominal de operação de 80A para as categorias AC-3 e AC-3e, permitindo o acionamento seguro de motores de até 37 kW em 400V. Este modelo conta com uma bobina de comando em corrente alternada de 110V AC (50/60 Hz) e bloco integrado de contatos auxiliares 1 NA (Normalmente Aberto) + 1 NF (Normalmente Fechado). Seus terminais com conexão parafusada garantem alto torque de aperto e uma fixação extremamente firme, atendendo aos mais rigorosos critérios de segurança e confiabilidade elétrica.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Contator de Potência Tripolar

Modelo / Referência: 3RT2045-1AG20 (3RT20451AG20)

Tamanho da Estrutura / Carcaça: S3

Quantidade de Polos Principais: 3 Polos (Tripolar)

Corrente de Serviço Nominal: 80 A (em AC-3 / AC-3e a 400V)

Potência Operacional Nominal: 37 kW (em 400V para categorias AC-3 / AC-3e)

Tensão de Comando da Bobina: 110V AC (Frequência de 50 / 60 Hz)

Tipo de Tensão de Comando: CA (Corrente Alternada)

Contatos Auxiliares Integrados: 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado)

Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

Tensão de Isolação Nominal: 1.000V (Circuito principal, grau de poluição 3) / 690V (Circuito auxiliar)

Tensão de Impulso Suportável: 8 kV (Circuito principal) / 6 kV (Circuito auxiliar)

Tensão Máxima para Separação de Proteção: 690V (Entre bobina e contatos principais conforme EN 60947-1)

DADOS DE DISSIPAÇÃO E EFICIÊNCIA

Potência Dissipada Total (Corrente Nominal em Estado Quente): 15,9 W

Potência Dissipada por Ponto de Ligação (Fase): 5,3 W

Potência Dissipada Sem Carga (Consumo Próprio da Bobina Típico): 25 W

DADOS MECÂNICOS E AMBIENTAIS

Tipo de Fixação: Fixação por encaixe em trilho DIN ou por parafuso em placa de montagem

Temperatura Ambiente de Operação: -25°C a +60°C

Temperatura Ambiente de Armazenamento: -55°C a +80°C

Aplicações Típicas: Chaves de partida direta, chaves reversoras, sistemas de partida estrela-triângulo de grande porte, acionamento de compressores, sistemas de bombeamento e exaustão industrial de alta potência.
