SIEMENS 3RT20 CONTATOR POT AC3 16A 1NA 220V 50/60

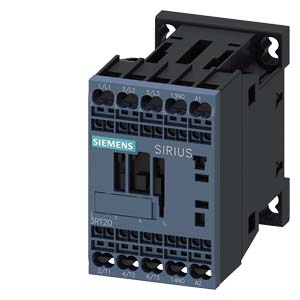

SIEMENS 3RT20 – Contator de Potência 3P AC3 16A 220VAC 1NA |

Contator de potência tripolar da linha SIRIUS Innovation (série 3RT20) da Siemens, tamanho de estrutura S00, desenvolvido para manobra, partida e controle eficiente de motores elétricos e cargas industriais. Projetado com foco em alta durabilidade, apresenta corrente nominal de operação de 16A para as categorias de carga indutiva AC-3 e AC-3e, sendo capaz de acionar motores trifásicos de até 7,5 kW em 400V. Este modelo opera com uma bobina de comando em corrente alternada de 220V AC (50/60 Hz) e traz um contato auxiliar integrado 1 NA (Normalmente Aberto). Equipado com a avançada tecnologia de terminais de mola (Spring-loaded terminals), assegura uma conexão elétrica robusta, totalmente imune a vibrações e que elimina por completo a necessidade de reapertos periódicos em campo.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Contator de Potência Tripolar

Modelo / Referência: 3RT2018-2AN21 (3RT20182AN21)

Tamanho da Estrutura / Carcaça: S00

Quantidade de Polos Principais: 3 Polos (3 NA)

Quantidade de Polos NF Principais: 0

Tensão de Comando da Bobina: 220V AC (Frequência de 50 / 60 Hz)

Tipo de Tensão de Comando: CA (Corrente Alternada)

Contatos Auxiliares Integrados: 1 NA (1 contato auxiliar Normalmente Aberto)

Tipo de Conexão Elétrica: Conexão por mola (Terminais de mola)

Tensão de Serviço Nominal: Até 690V AC (Categorias AC-3 e AC-3e)

CAPACIDADE DE CORRENTE POR CATEGORIA DE USO

• AC-3 / AC-3e (Motores de indução): 16 A (em 400V) | 12,4 A (em 500V) | 8,9 A (em 690V)

• AC-1 (Cargas resistivas / Aquecimento): 22 A (Até 690V a 40°C) | 20 A (Até 690V a 60°C)

• AC-4 (Manobras pesadas / Reversão/Frenagem): 11,5 A (em 400V)

• AC-5a (Lâmpadas de descarga): 19,4 A (Até 690V)

• AC-5b (Lâmpadas incandescentes): 13,2 A (Até 400V)

POTÊNCIA OPERACIONAL NOMINAL (CATEGORIAS AC-3 / AC-3e)

• Em 400 V: 7,5 kW

DADOS DE DISSIPAÇÃO E EFICIÊNCIA

Potência Dissipada Total (Corrente Nominal em Estado Quente): 3 W

Potência Dissipada por Ponto de Ligação (Fase): 1 W

Potência Dissipada Sem Carga (Consumo Próprio da Bobina Típico): 1,5 W

DADOS MECÂNICOS E AMBIENTAIS

Tipo de Fixação: Fixação por encaixe rápido em trilho DIN ou por parafuso em placa de montagem

Temperatura Ambiente de Operação: -25°C a +60°C

Temperatura Ambiente de Armazenamento: -55°C a +80°C

Aplicações Típicas: Chaves de partida de motores elétricos, sistemas de exaustão e ventilação, controle de bancos de resistências, iluminação industrial, bombas centrífugas e automação predial ou industrial.
