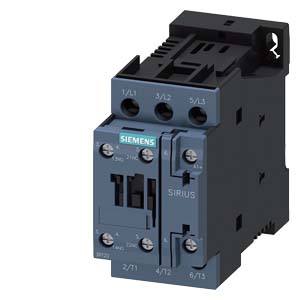

SIEMENS 3RT20 CONTATOR POT AC3 9A 1NA+1NF 24VCC

SIEMENS 3RT20 – Contator de Potência 3P AC3 9A 24VDC 1NA+1NF |

Contator de potência tripolar da linha SIRIUS Innovation (série 3RT20) da Siemens, tamanho de estrutura S0, desenvolvido para manobra, partida e controle robusto de motores elétricos e cargas indutivas em ambientes industriais exigentes. Apresenta corrente nominal de operação de 9A para as categorias de carga AC-3 e AC-3e, sendo perfeitamente capacitado para o acionamento de motores trifásicos de até 4 kW em 400V. Este modelo conta com carcaça S0 e é equipado com uma bobina de comando em corrente contínua de 24V DC, além de trazer contatos auxiliares integrados na configuração 1 NA (Normalmente Aberto) + 1 NF (Normalmente Fechado). Com sistema de conexão parafusada, garante elevada força de aperto, excelente condutividade e máxima confiabilidade mecânica e elétrica para sistemas de automação, chaves de partida e painéis de controle.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Contator de Potência Tripolar

Modelo / Referência: 3RT2023-1BB40 (3RT20231BB40)

Tamanho da Estrutura / Carcaça: S0

Quantidade de Polos Principais: 3 Polos (Tripolar)

Corrente de Serviço Nominal: 9 A (em AC-3 / AC-3e a 400V)

Potência Operacional Nominal: 4 kW (em 400V para categorias AC-3 / AC-3e)

Tensão de Comando da Bobina: 24V DC (Corrente Contínua)

Tipo de Tensão de Comando: CC (Corrente Contínua)

Contatos Auxiliares Integrados: 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado)

Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

Tensão de Isolação Nominal: 690V (tanto para o circuito principal quanto para o auxiliar, em grau de poluição 3)

Tensão de Impulso Suportável: 6 kV (circuito principal e auxiliar)

Tensão Máxima para Separação de Proteção: 400V (entre bobina e contatos principais conforme EN 60947-1)

DADOS DE DISSIPAÇÃO E EFICIÊNCIA

Potência Dissipada Total (Corrente Nominal em Estado Quente): 0,6 W

Potência Dissipada por Ponto de Ligação (Fase): 0,2 W

Potência Dissipada Sem Carga (Consumo Próprio da Bobina Típico): 5,9 W

DADOS MECÂNICOS E AMBIENTAIS

Tipo de Fixação: Fixação por encaixe rápido em trilho DIN de 35 mm ou por parafuso em placa de montagem

Aplicações Típicas: Chaves de partida de motores, sistemas de bombeamento, exaustão industrial, compressores, montagem de chaves reversoras e comandos de automação diretamente acionados por saídas em 24VCC de CLPs.
