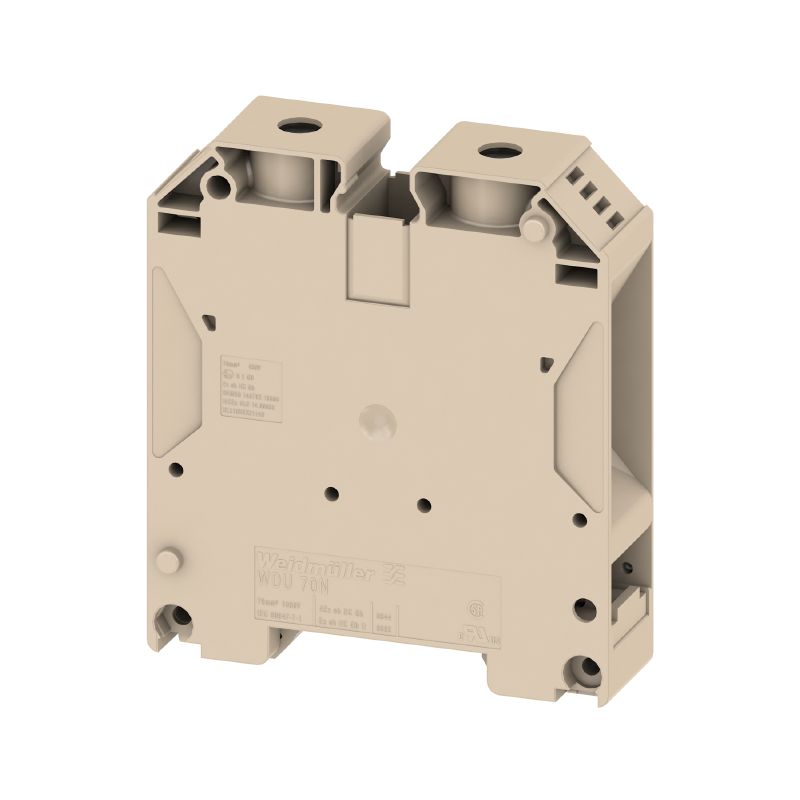

WEIDMÜLLER WDU 70N/35 – Conector de Passagem Bege 70mm² 1000V 192A | Linha W – Conexão Parafuso
WEIDMÜLLER WDU 70N/35 – Conector de Passagem Bege 70mm² 1000V 192A | Linha W – Conexão Parafuso
O Conector Parafuso WDU 70N/35 é um bloco de terminais de passagem profissional da linha W, projetado para aplicações de alta capacidade em painéis elétricos. Com seção de 70 mm², ele suporta correntes de até 192 A e tensão nominal de 1.000 V, garantindo conexões robustas, estáveis e seguras em ambientes industriais exigentes.
Fabricado em Wemid (V0, alta resistência térmica e mecânica), o WDU 70/35 é ideal para sistemas que demandam desempenho confiável sob condições severas, oferecendo faixa de operação de -60 °C a 130 °C. Possui certificações internacionais ATEX e IECEx, permitindo sua utilização em áreas com risco de explosão (Ex eb II C Gb).
O conector utiliza fixação por parafuso tipo Allen (M8), garantindo excelente força de aperto e máxima segurança de contato elétrico. É instalado em trilhos TS 35 e permite conexão de condutores rígidos ou flexíveis até 95 mm², conforme a aplicação.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
- Fabricante: Weidmüller
- Modelo: WDU 70N/35
- Linha: Série W
- Conexão Parafuso
- Código: 9512190000
- Tipo: Bloco de Terminais de Passagem (Feed-through)
- Cor: Bege (dark beige)
- Tipo de Conexão: Parafuso – M8 (Allen)
- Montagem: Trilho DIN TS 35
Características Elétricas
-
Seção do Condutor: 70 mm²
-
Corrente Nominal: 192 A
-
Corrente Máxima (com carga máxima): 232 A
-
Tensão Nominal: 1.000 V
-
Tensão Máx. de Impulso: 8 kV
-
Resistência de Volume: 0,17 mΩ
-
Perda de Potência (IEC 60947-7-x): 6,14 W
Certificações
-
ATEX: DEMKO14ATEX1338U
-
Tensão: 690 V
-
Corrente: 184 A
-
Máx. seção: 70 mm²
-
-
IECEx: IECEXULD14.0005U
-
Marcações: Ex eb II C Gb
-
Norma: IEC 60947-7-1
-
RoHS: Conforme
-
REACH: Sem SVHC
Temperaturas
-
Operação Contínua: -60 °C a 130 °C
-
Armazenamento: -25 °C a 55 °C
-
Temperatura Ambiente Recomendada: -5 °C a 40 °C
Dimensões
-
Largura: 20,5 mm
-
Altura: 75 mm
-
Profundidade: 85 mm (86 mm com trilho)
-
Peso: 118,93 g
Conexão dos Condutores
-
Tipo: Parafuso (Allen)
-
Parafuso: M8
-
Torque: 8 a 12 Nm
-
Faixa de Cabo:
-
Flexível ou rígido: 16 mm² a 95 mm²
-
Com terminal: até 70 mm²
-
-
Comprimento de Desencape: 22 mm
