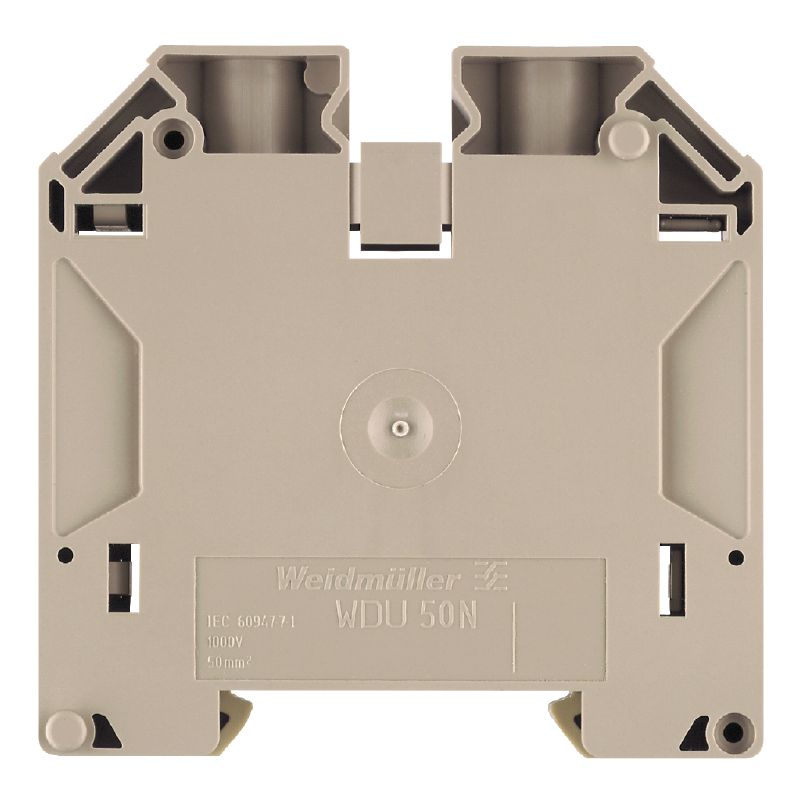

WEIDMÜLLER WDU 50N/35 – Conector de Passagem 50 mm² | Linha W – Conexão Parafuso
WEIDMÜLLER WDU 50N/35 – Conector de Passagem 50 mm² | Linha W – Conexão Parafuso
O conector de passagem WDU 50N/35 da Weidmüller é um terminal robusto para aplicações industriais que exigem elevada capacidade de condução elétrica. Projetado para cabos de até 50 mm², oferece conexão segura por meio de sistema de aperto por parafuso, garantindo excelente condutividade, baixa resistência elétrica e alta confiabilidade operacional.
Construído em Wemid, um material isolante de alto desempenho com classificação UL 94 V-0, o conector suporta ampla faixa térmica, ambiente industrial severo e oferece grande estabilidade estrutural. O terminal opera até 1000 V e 150 A, sendo apropriado para painéis elétricos, quadros de comando, sistemas de potência e instalações industriais que demandam correntes elevadas.
Atende às principais normas internacionais, incluindo IEC 60947-7-1, e possui certificações ATEX e IECEx, permitindo uso em atmosferas potencialmente explosivas conforme EN 60079-7 (Ex eb II C Gb). Sua montagem é compatível com trilho DIN TS 35 e o design permite fácil instalação, manutenção e integração com sistemas de distribuição e alimentação.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
- Fabricante: Weidmüller Conexel
- Modelo / Referência: WDU 50N
- Linha / Série: Linha W
- Tipo de Conexão: Parafuso
- Seção do Condutor: 50 mm²
- Tensão Máxima: 1000 V AC / 1000 V DC
- Corrente Nominal: 150 A
- Corrente Máxima Permitida: 192 A
- Material: Wemid
- Inflamabilidade: UL 94 V-0
- Resistência Volumétrica: 0,21 mΩ
- Tensão de Impulso: 8 kV
- Perda de Potência (IEC 60947-7-x): 4,8 W
- Categoria de Sobretensão: III
- Grau de Poluição: 3
- Montagem: Trilho DIN TS 35 (encaixe rápido / snap-on)
- Níveis: 1
- Número de Pontos de Conexão: 2
- Direção da Conexão: Lateral
- Comprimento de Decape: 24 mm
- Parafuso: M6
- Torque de Aperto: 3,5 a 6 Nm
- Faixa de condutores:
- Sólidos: 10 a 16 mm²
- Multifilares: 10 a 70 mm²
- Com terminal tubular: até 50 mm²
- AWG: 8 a 0 AWG
- Temperatura de operação contínua: -60 °C a +130 °C
- Temperatura ambiente (padrão): -5 °C a +40 °C
- Temperatura de armazenamento: -25 °C a +55 °C
- Norma principal: IEC 60947-7-1
- Certificações: ATEX / IECEx / CSA / UL
- Marcação Ex: Ex eb II C Gb
Modelos disponiveis:
| Modelo | Cor | Código |
|---|---|---|
| WDU 50N | Bege | 1820840000 |
| WDU 50N BL | Azul | 1820850000 |
