WEIDMÜLLER WDU 10/35 – Conector de Passagem 10 mm² | Linha W – Conexão Parafuso

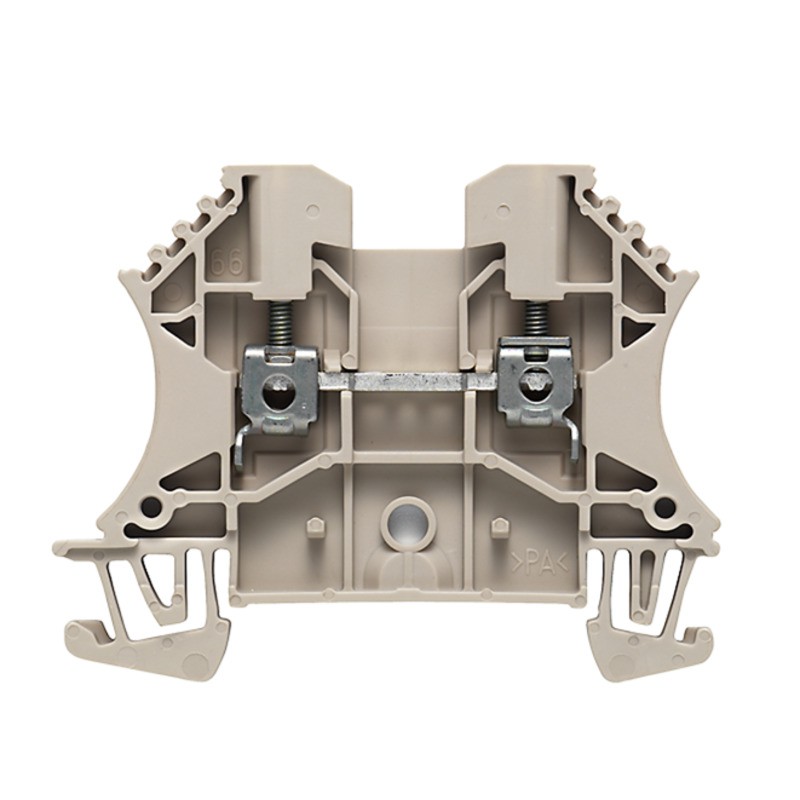

O Conector de Passagem WDU 10 é um borne de alta capacidade, projetado para conexões elétricas seguras e duráveis em painéis e quadros industriais. Indicado para alimentação, distribuição e comando, aceita condutores de até 10 mm² e oferece baixa resistência de contato, boa dissipação de potência e estabilidade térmica para uso contínuo em ambientes exigentes. Possui conexão por parafuso (M4), montagem rápida em trilho TS35 (snap-on) e ampla compatibilidade com jumpers e acessórios de interligação. Disponível em várias cores para facilitar identificação e padronização de circuitos.
Com certificações ATEX e IECEx, o borne atende às normas para atmosferas explosivas – Ex eb II C Gb, permitindo uso seguro em áreas classificadas.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
-
Fabricante: Weidmüller Conexel
-
Modelo/Referência: WDU 10/35
-
Linha/Série: W
-
Tipo de produto: Borne de passagem / Terminal de parafuso
-
Conexão: Parafuso (M4)
-
Material: Wemid (classe UL 94 V-0)
-
Seção nominal: 10 mm²
-
Faixa de condutores (sólido/flexível): 1,5 a 16 mm² (dependendo da aplicação)
-
Bitola AWG: ~6 a 16 AWG
-
Tensão nominal (AC/DC): até 1000 V
-
Corrente nominal: 57 A (valor típico)
-
Corrente máxima (condutor máximo): até 76 A (dependendo do condutor)
-
Tensão de impulso: 8 kV
-
Resistência de contato (volume): ~0,56 mΩ
-
Perda de potência: ~1,82 W
-
Número de conexões: 2 (2 pontos de entrada)
-
Montagem: Trilho TS 35 (snap-on)
-
Dimensões (A×L×P): ≈ 60 mm × 9,9 mm × 46,5 mm
-
Peso aproximado: 16,9 g
-
Torque de aperto: 1,2 a 1,9 Nm
-
Comprimento de decape: 12 mm
-
Temperatura contínua de operação: -60 °C a +130 °C
-
Temperatura ambiente de operação: -5 °C a +40 °C
-
Temperatura de armazenamento: -25 °C a +55 °C
-
Normas: IEC 60947-7-1
-
Certificações: ATEX (DEMKO14ATEX1338U), IECEx (IECEXULD14.0005U), UL, CSA, RoHS, REACH
-
Classificação Ex (quando aplicável): Ex eb II C Gb (rotulagem II 2 G D)
-
Pegada de carbono (cradle to gate): 0,369 kg CO₂ eq. (valor fornecido pelo fabricante)
-
Observações técnicas: versão disponível para ambientes explosivos (ATEX/IECEx); material com classificação V-0; compatível com jumpers e acessórios da linha W.
Modelos disponiveis:
| Modelo | Cor | Código |
|---|---|---|
| WDU 10 | Bege | 1020300000 |
| WDU 10 BL | Azul | 1020380000 |
| WDU 10 RT | Vermelho | 1020340000 |
| WDU 10 SW | Preto | 1020310000 |
| WDU 10 GN | Verde | 1833340000 |
| WDU 10 OR | Laranja | 1020360000 |
