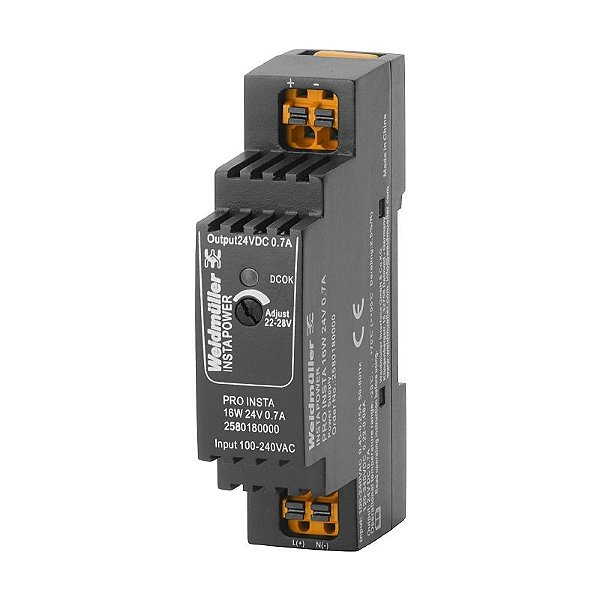

WEIDMÜLLER PRO INSTA 16W 24V 0.7A – Fonte Chaveada Monofásica | Aplicações em Edifícios e Construções
WEIDMÜLLER PRO INSTA 16W 24V 0.7A – Fonte Chaveada Monofásica | Aplicações em Edifícios e Construções
A fonte chaveada WEIDMÜLLER PRO INSTA 16W fornece alimentação confiável e estável para sistemas de automação, quadros de comando e aplicações prediais de baixa potência. Com saída de 24 Vcc e corrente nominal de 0,7 A, é indicada para aplicações de baixa demanda, garantindo eficiência operacional e proteção contra falhas elétricas. O design compacto e a conexão PUSH IN permitem instalação rápida em trilho DIN TS35, com ventilação adequada e montagem lado a lado.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
Fabricante: Weidmüller
Linha: PRO INSTA
Modelo: PRO INSTA 16W 24V 0.7A
Código do Fabricante: 2580180000
Tipo de Produto: Fonte Chaveada Monofásica
Tensão de Entrada:
• 85…264 Vca (45…65 Hz)
• 95…370 Vcc
Corrente Nominal de Entrada:
• 0,25 A @ 230 V AC / 0,45 A @ 100 V AC
• 0,08 A @ 370 V DC / 0,22 A @ 120 V DC
Proteção de Entrada: Fusível interno, proteção contra inversão de polaridade
Tensão de Saída Nominal: 24 Vcc ± 1 %
Corrente Nominal de Saída: 0,7 A @ 55 °C / 0,43 A @ 70 °C
Potência Nominal: 16 W
Tensão Máx./Mín.: 28 V / 22 V
Ripple Residual: < 50 mVss @ carga nominal
Ramp-up Time: ≤ 100 ms
Proteções:
• Curto-circuito
• Sobretensão
• Sobrecarga
• Sobreaquecimento
• Inversão de polaridade
Conexão Elétrica: PUSH IN com atuador
• Entrada: 2 terminais (L/N)
• Saída: 2 terminais (+ / –)
• Seção dos condutores: 0,25 a 2,5 mm²
Indicador de Status: LED verde (tensão OK)
Grau de Proteção: IP20
Classe de Proteção: Classe II
Gabinete: Plástico com isolamento protetivo
Montagem: Trilho DIN TS35, ventilação superior e inferior de 50 mm, montagem lado a lado permitida
Dimensões (L x P x A): 22,5 x 60 x 90,5 mm
Peso Aproximado: 82 g
Eficiência: 82,5 %
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
MTBF: 810.000 h (25 °C) / 411.000 h (40 °C)
Conformidades e Certificações:
• UL (cULus – E258476)
• RoHS
• SELV / PELV conforme IEC 61010
• EN 61000-4-x (compatibilidade eletromagnética)
• EN 55032 Class B (emissões)
• IEC 60068-2-27 / IEC 60068-2-6 (choque e vibração)
Datasheet: Clique aqui para acessar o Data Sheet
