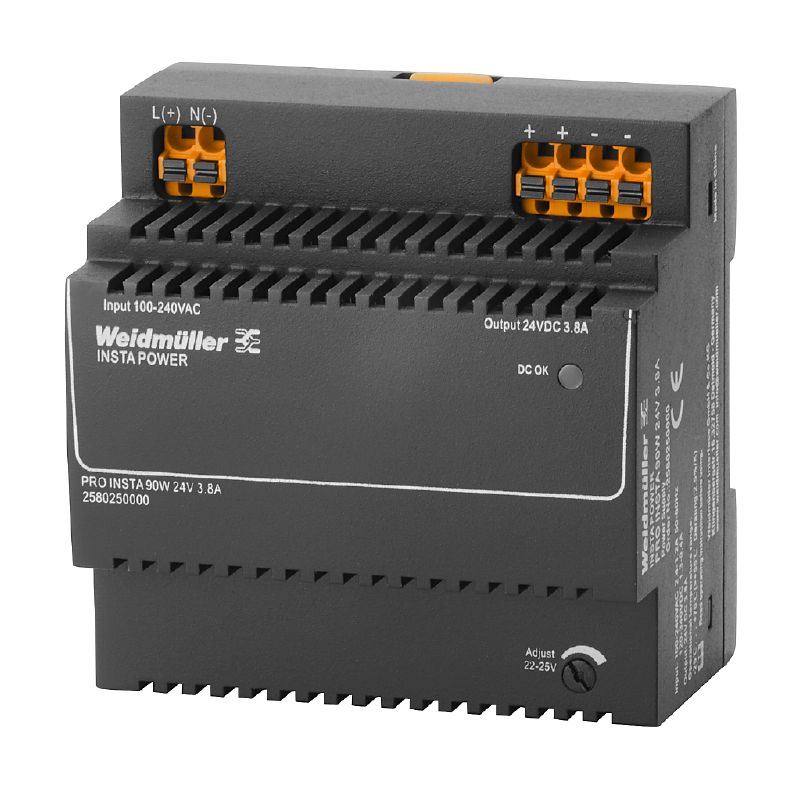

WEIDMÜLLER PRO INSTA 90W 24V 3.8A – Fonte Chaveada Monofásica | Aplicações em Edifícios e Construções
WEIDMÜLLER PRO INSTA 90W 24V 3.8A – Fonte Chaveada Monofásica | Aplicações em Edifícios e Construções
A fonte chaveada PRO INSTA 90W fornece alimentação estável de 24 Vcc e corrente nominal de 3,8 A, sendo indicada para sistemas de automação, quadros de comando e aplicações industriais leves a médias. Com alta eficiência (87%) e design compacto, permite instalação direta em trilho DIN TS35 com conexão PUSH IN, oferecendo proteção contra sobrecarga, curto-circuito e inversão de polaridade, garantindo operação confiável e segura.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
Fabricante: Weidmüller
Linha: PRO INSTA
Modelo: PRO INSTA 90W 24V 3.8A
Código do Fabricante: 2580250000
Tipo de Produto: Fonte Chaveada Monofásica
Tensão de Entrada:
• 85…264 V AC / 45…65 Hz
• 95…370 V DC
Corrente Nominal de Entrada:
• 1,2 A @ 230 V AC / 2,4 A @ 100 V AC
• 0,4 A @ 370 V DC / 1,3 A @ 120 V DC
Proteção de Entrada: Fusível interno, proteção contra inversão de polaridade
Tensão de Saída Nominal: 24 V DC ± 1 %
Corrente Nominal de Saída: 3,8 A @ 55 °C / 2,38 A @ 70 °C
Potência Nominal: 90 W
Tensão Máx./Mín.: 25 V / 22 V
Ripple Residual: < 50 mVss @ carga nominal
Ramp-up Time: ≤ 100 ms
Proteções:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Sobreaquecimento
• Inversão de polaridade
Conexão Elétrica: PUSH IN com atuador
• Entrada: 2 terminais (L/N)
• Saída: 4 terminais (++ / --)
• Seção dos condutores: 0,25 a 2,5 mm²
Indicador de Status: LED verde (tensão OK)
Grau de Proteção: IP20
Classe de Proteção: Classe II
Gabinete: Plástico com isolamento protetivo
Montagem: Trilho DIN TS35, ventilação superior e inferior de 50 mm, montagem lado a lado permitida
Dimensões (L x P x A): 90 x 60 x 90 mm
Peso Aproximado: 352 g
Eficiência: 87 %
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
MTBF: 619.000 h (25 °C) / 293.000 h (40 °C)
Conformidades e Certificações:
• UL (cULus – E258476)
• RoHS
• SELV / PELV conforme IEC 61010
• EN 61000-4-x (compatibilidade eletromagnética)
• EN 55032 Class B (emissões)
• IEC 60068-2-27 / IEC 60068-2-6 (choque e vibração)
Datasheet: Clique aqui para acessar o Data Sheet
