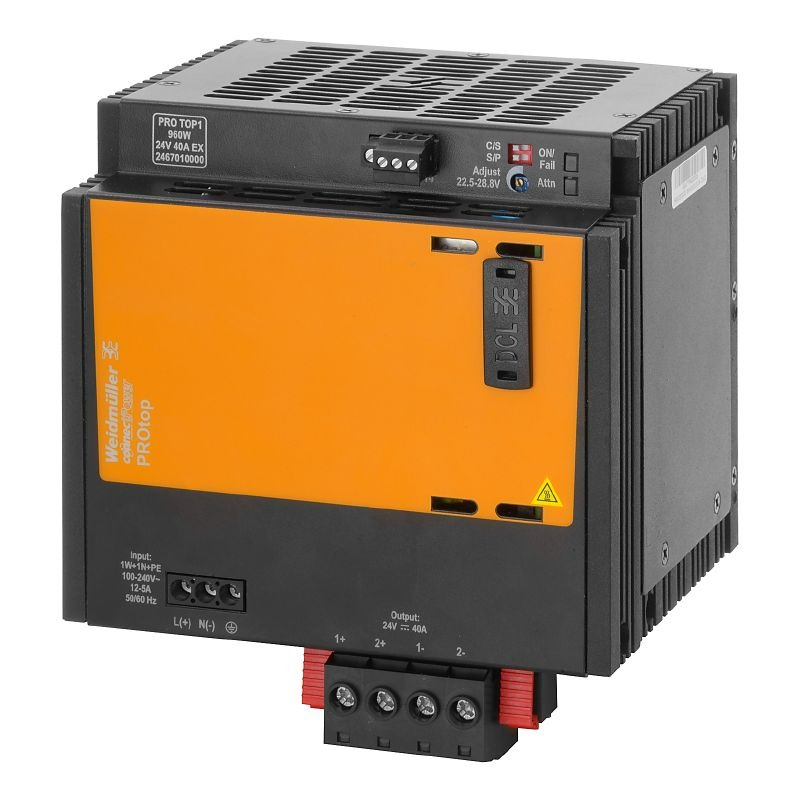

WEIDMÜLLER PRO TOP1 960W 24V 40A EX – Fonte de Alimentação Chaveada Monofásica | Aplicações em Áreas Classificadas
WEIDMÜLLER PRO TOP1 960W 24V 40A EX – Fonte de Alimentação Chaveada Monofásica | Aplicações em Áreas Classificadas
A fonte chaveada WEIDMÜLLER PRO TOP1 960W EX foi desenvolvida especificamente para operação segura e contínua em áreas classificadas, atendendo aplicações críticas onde são exigidos altos níveis de confiabilidade elétrica, robustez mecânica e conformidade com normas internacionais para atmosferas potencialmente explosivas. Com saída de 24 Vcc e corrente nominal de 40 A, é indicada para sistemas de automação pesada, processos químicos, petroquímicos, óleo e gás, mineração e infraestrutura energética em ambientes severos.
Este modelo da linha PRO TOP com certificação EX combina elevada eficiência energética, ampla faixa de tensão de entrada monofásica, tecnologia DCL para reserva dinâmica de corrente, revestimento conformal coating para proteção adicional contra agentes ambientais e possibilidade de conexão em paralelo para redundância ou aumento de potência. O gabinete metálico anticorrosivo, as conexões por clamping yoke e a montagem em trilho DIN TS35 asseguram instalação segura e confiável mesmo em condições extremas.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO TOP
- Modelo: PRO TOP1 960W 24V 40A EX
- Código do Fabricante: 2467010000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de Alimentação Chaveada
- Alimentação: Monofásica
- Aplicação: Áreas Classificadas (EX)
- Tensão de Entrada CA: 85…277 Vca
- Tensão de Entrada CC: 80…410 Vcc
- Tensão Nominal de Entrada: 110…240 Vca / 120…340 Vcc
- Frequência: 45…65 Hz
Consumo de Corrente:
• 12 A @ 100 Vca
• 12 A @ 120 Vcc
Fusível Interno: Sim
Fusível Externo Recomendado: 16 A (DI) / 16 A (Curva B) / 16 A (Curva C)
Proteção contra Surtos: Varistor
Corrente de Pico (Inrush): máx. 15 A
Consumo Aparente: 1.021 VA
Tensão Nominal de Saída: 24 Vcc ±1 %
Faixa de Ajuste de Saída: 22,5…28,8 Vcc
Corrente Nominal de Saída: 40 A @ 60 °C
Potência Nominal: 960 W
Reserva Dinâmica de Corrente (DCL):
• 150% da corrente nominal por até 5 s
• 400% da corrente nominal por até 15 ms
Tempo de Sustentação (Hold-up Time): > 20 ms
Ripple Residual: < 50 mVss @ carga plena
Proteções:
• Curto-circuito
• Sobrecarga
• Inversão de polaridade
Conexão em Paralelo: Sim, para redundância ou aumento de potência (com ORing MOSFET)
Sistema de Conexão de Entrada: Clamping yoke
Sistema de Conexão de Saída: Clamping yoke
Conexões de Entrada: L / N / PE
Seção dos Condutores de Entrada:
• Rígido: 0,18…6 mm²
• Flexível: até 4 mm²
Conexões de Saída: 2x (+) / 3x (–)
Seção dos Condutores de Saída:
• Rígido: 0,2…16 mm²
• Flexível: 6…16 mm²
Sinalização:
• Contato flutuante
• LED verde/vermelho para operação, pré-alarme e falhas
• Relé de status: saída OK (30 Vcc / 1 A)
Revestimento Conformal Coating: Sim
Material do Gabinete: Metálico anticorrosivo
Montagem: Trilho DIN TS35
Dimensões (L x P x A): 139 x 125 x 130 mm
Peso Aproximado: 3,38 kg
Temperatura de Operação: –40 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade Relativa: 5…100% (sem condensação)
Grau de Proteção: IP20
Eficiência: até 94%
Fator de Potência: > 0,9
Classe de Proteção: Classe I (PE)
MTBF:
• ≥ 1.040.000 h @ 25 °C
• ≥ 466.900 h @ 40 °C
Conformidades e Certificações:
• UL / cULus – E258476
• cULusEX – E470829
• RoHS (com exceções 6c, 7a, 7cI)
• REACH / SCIP
• SELV / PELV
• EN 60204-1
• IEC 60950-1
• EN 61558-2-16
