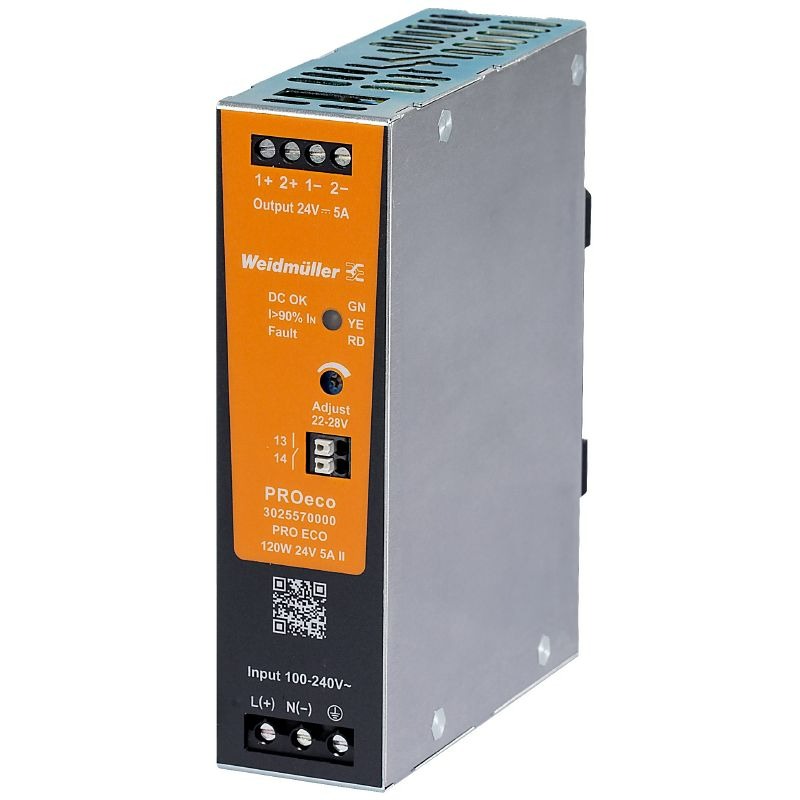

WEIDMÜLLER PRO ECO 120W 24V 5A II – Fonte de Alimentação Chaveada Monofásica | Aplicações Gerais
WEIDMÜLLER PRO ECO 120W 24V 5A II – Fonte de Alimentação Chaveada Monofásica | Aplicações Gerais
A fonte chaveada WEIDMÜLLER PRO ECO 120W 24V 5A II é indicada para aplicações industriais padrão que exigem alimentação estável, confiável e com excelente custo-benefício. Pertencente à linha PRO ECO, este modelo foi projetado para quadros de comando, sistemas de automação, instrumentação e circuitos auxiliares, oferecendo alta durabilidade, dimensões compactas e conformidade com normas internacionais de segurança elétrica.
Com saída de 24 Vcc e corrente nominal de 5 A, a PRO ECO 120W apresenta boa eficiência energética, ampla faixa de tensão de entrada CA e CC, proteção completa contra sobrecargas e curtos-circuitos, além de possibilidade de conexão em paralelo para até três unidades. O gabinete metálico anticorrosivo e a montagem em trilho DIN TS35 garantem fácil instalação e longa vida útil em ambientes industriais.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO ECO
- Modelo: PRO ECO 120W 24V 5A II
- Código do Fabricante: 3025570000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de Alimentação Chaveada
- Alimentação: Monofásica
- Classe de Aplicação: Industrial
Tensão de Entrada CA: 85…264 Vca (com derating a 100 Vca)
Tensão de Entrada CC: 110…370 Vcc (com derating a 120 Vcc)
Tensão Nominal de Entrada: 100…240 Vca / 120…340 Vcc
Frequência: 45…65 Hz
Consumo de Corrente:
• 2,17 A @ 100 Vca
• 1,08 A @ 240 Vca
• 1,15 A @ 120 Vcc
• 0,41 A @ 370 Vcc
Fusível Interno: Sim
Fusível Externo Recomendado:
• 3 A (DI, fusível de segurança)
• 6 A (disjuntor curva B)
• 3…5 A (disjuntor curva C)
Proteção contra Surtos: Varistor
Corrente de Pico (Inrush): 40 A (típico)
Consumo Aparente: 134,8 VA
Tensão Nominal de Saída: 24 Vcc
Faixa de Ajuste de Saída: 22…28 Vcc (via potenciômetro)
Corrente Nominal de Saída: 5 A @ 55 °C
Corrente Contínua Máxima: 3,125 A @ 70 °C
Potência Nominal: 120 W
Tempo de Sustentação (Hold-up Time):
• > 100 ms @ 230 Vca
• > 20 ms @ 120 Vca
Ripple Residual Máximo: < 50 mVpp (20 MHz)
Proteções:
• Sobrecarga
• Curto-circuito
• Sobretensão
• Sobreaquecimento
• Inversão de polaridade
• Retorno de tensão da carga (30…35 Vcc)
Conexão em Paralelo: Sim, até 3 unidades
Sistema de Conexão de Entrada: Parafuso
Sistema de Conexão de Saída: Parafuso
Conexões de Entrada: L / N / PE
Seção dos Condutores de Entrada:
• Rígido: 0,5…6 mm²
• Flexível: até 4 mm²
Conexões de Saída: 2x (+) / 2x (–)
Seção dos Condutores de Saída:
• Rígido: 0,5…6 mm²
• Flexível: 0,5…4 mm²
Sinalização:
• LED verde – tensão de saída OK
• Contato flutuante NO: até 30 Vcc / 1 A
Material do Gabinete: Metálico anticorrosivo
Montagem: Trilho DIN TS35
Dimensões (L x P x A): 35 x 100 x 130 mm
Peso Aproximado: 0,51 kg
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade Relativa: 5…95% (sem condensação)
Grau de Proteção: IP20
Eficiência Típica:
• 88,4% @ 120 Vca
• 90,1% @ 230 Vca
Fator de Potência Típico: 0,5
Classe de Proteção: Classe I (com PE)
MTBF:
• ≥ 3.300.000 h @ 25 °C
• ≥ 2.000.000 h @ 40 °C
• ≥ 900.000 h @ 60 °C
Conformidades e Certificações:
• UL / cURus – E255651
• UL / cULus – E258476
• RoHS (com exceções 6c, 7a, 7cI)
• REACH / SCIP
• SELV / PELV
• EN 60204
• IEC 61010-1
• IEC 61010-2-201
• EN 61558-2-16
