SIEMENS 3RV2 DISJ MOTOR 3P 4.5.6.3A 6KA S0 PARAF

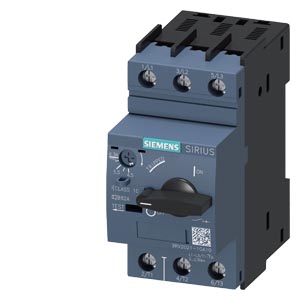

SIEMENS SIRIUS 3RV20 – Disjuntor-Motor 3P 4,5 a 6,3A Classe 10 3RV2021-1GA10

Disjuntor-motor tripolar da linha SIRIUS Innovation (série 3RV20) da Siemens, modelo 3RV2021-1GA10, tamanho de carcaça S0, projetado para proteção, seccionamento e manobra de motores elétricos trifásicos. Equipado com disparador térmico ajustável para proteção contra sobrecarga na faixa de 4,5 a 6,3 A (Classe de disparo 10) e disparador magnético fixo em 82 A para atuação instantânea em curtos-circuitos. Adequado para o acionamento e proteção de motores de até 2,2 kW em 400V (categoria AC-3/AC-3e), apresenta capacidade de interrupção de curto-circuito de até 100 kA em 400V . Conta com conexão parafusada, proteção contra falta de fase e grau de proteção IP20, garantindo alta confiabilidade operacional e durabilidade mecânica e elétrica de 100.000 manobras.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation (Série 3RV2)

Tipo de Componente: Disjuntor-Motor Tripolar (Dispositivo de Proteção de Motor Completo)

Modelo / Referência: 3RV2021-1GA10 (3RV20211GA10)

Tamanho do Disjuntor / Carcaça: S0

Tamanho de Contator Combinável: S00 e S0

Quantidade de Polos Principais: 3 Polos (Tripolar)

Corrente Permanentemente Nominal : 6,3 A

Faixa de Ajuste do Disparador Térmico (Sobrecarga): 4,5 a 6,3 A

Classe de Disparo por Sobrecarga: Classe 10

Disparador Magnético (Curto-Circuito Instantâneo): 82 A

Potência Operacional Nominal (AC-3 / AC-3e):

• Em 230V: 1,5 kW

• Em 400V: 2,2 kW

• Em 500V: 3 kW

• Em 690V: 4 kW

  Capacidade Limite de Interrupção de Curto-Circuito : 100 kA (em 240V / 400V / 500V) | 6 kA (em 690V)

  Capacidade de Interrupção de Serviço : 100 kA (em 240V / 400V / 500V) | 4 kA (em 690V)

  Proteção contra Falta de Fase: Sim

  Função Seccionadora Integrada: Sim

  Possibilidade de Expansão de Contato Auxiliar: Sim

  Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

  Tensão de Isolação Nominal : 690V AC (Grau de poluição 3)

  Tensão de Impulso Suportável : 6 kV

  Tensão Nominal de Serviço : 690V AC (50/60 Hz)

  Identificação de Referência (IEC 81346-2): Q

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total (Corrente Nominal em Estado Quente): 7,25 W

Potência Dissipada por Ponto de Ligação (Fase): 2,4 W

Frequência Máxima de Manobra (AC-3 / AC-3e): 15 manobras por hora (15 1/h)

DADOS MECÂNICOS E AMBIENTAIS

Grau de Proteção: IP20 (Lado frontal e tomadas)

Resistência ao Choque (IEC 60068-2-27)

Durabilidade Mecânica (Contatos Principais e Auxiliares): 100.000 manobras

Durabilidade Elétrica Típica: 100.000 manobras

Temperatura Ambiente de Operação: -20 °C a +60 °C (com compensação de temperatura)

Temperatura Ambiente de Armazenamento / Transporte: -50 °C a +80 °C

Umidade Relativa do Ar em Operação: 10% a 95%

Altitude Máxima de Montagem: 2.000 m acima do nível do mar

Peso Líquido: 357 g

Aplicações Típicas: Partida e proteção integrada de motores elétricos trifásicos de até 2,2 kW em bombas, compressores, ventiladores e esteiras transportadoras em painéis de automação.
