SIEMENS 3RV2 DISJ MOTOR 10-16A CL10 MOLA

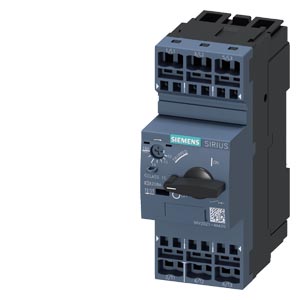

SIEMENS SIRIUS 3RV20 – Disjuntor-Motor 3P 10 a 16A Classe 10 Mola 3RV2021-4AA20

Disjuntor-motor tripolar da linha SIRIUS (série 3RV20) da Siemens, modelo 3RV2021-4AA20, tamanho de carcaça S0, projetado para proteção, seccionamento e manobra de motores elétricos trifásicos. Equipado com disparador térmico ajustável para proteção contra sobrecarga na faixa de 10 a 16 A (Classe de disparo 10) e disparador magnético fixo em 208 A para atuação instantânea em curtos-circuitos. Adequado para motores de até 7,5 kW em 400V (categoria AC-3/AC-3e), conta com conexão por terminal de mola (Spring-type terminal), garantindo alta resistência a vibrações e agilidade na fiação. Possui função de seccionamento integrada, suporta expansão via contatos auxiliares e oferece grau de proteção IP20, com durabilidade mecânica e elétrica de 100.000 manobras.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation (Série 3RV2)

Tipo de Componente: Disjuntor-Motor Tripolar (Dispositivo de Proteção de Motor Completo)

Modelo / Referência: 3RV2021-4AA20 (3RV20214AA20)

Tamanho do Disjuntor / Carcaça: S0

Tamanho de Contator Combinável: S00 e S0

Quantidade de Polos Principais: 3 Polos (Tripolar)

Corrente Permanentemente Nominal: 16 A

Faixa de Ajuste do Disparador Térmico (Sobrecarga): 10 a 16 A

Classe de Disparo por Sobrecarga: Classe 10

Disparador Magnético (Curto-Circuito Instantâneo): 208 A

Potência Operacional Nominal (AC-3 / AC-3e):

• Em 230V: 4 kW

• Em 400V: 7,5 kW

• Em 500V: 7,5 kW

• Em 690V: 11 kW

  Função Seccionadora Integrada: Sim

  Possibilidade de Expansão de Contato Auxiliar: Sim

  Tipo de Conexão Elétrica: Terminal de mola (Mola de pressão / Spring-type terminal)

  Tensão de Isolação Nominal : 690V AC (Grau de poluição 3)

  Tensão de Impulso Suportável: 6 kV

  Tensão Nominal de Serviço: 690V AC (50/60 Hz)

  Identificação de Referência (IEC 81346-2): Q

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total (Corrente Nominal em Estado Quente): 9,25 W

Potência Dissipada por Ponto de Ligação (Fase): 3,1 W

Frequência Máxima de Manobra (AC-3 / AC-3e): 15 manobras por hora (15 1/h)

DADOS MECÂNICOS E AMBIENTAIS

Grau de Proteção: IP20 (Lado frontal e tomadas)

Resistência ao Choque (IEC 60068-2-27)

Durabilidade Mecânica (Contatos Principais e Auxiliares): 100.000 manobras

Durabilidade Elétrica Típica: 100.000 manobras

Temperatura Ambiente de Operação: -20 °C a +60 °C (com compensação de temperatura)

Temperatura Ambiente de Armazenamento / Transporte: -50 °C a +80 °C

Umidade Relativa do Ar em Operação: 10% a 95%

Altitude Máxima de Montagem: 2.000 m acima do nível do mar

Peso Líquido: 430 g

Aplicações Típicas: Partida e proteção integrada de motores elétricos trifásicos de até 7,5 kW em bombas, compressores, ventiladores e esteiras transportadoras em painéis de automação.
