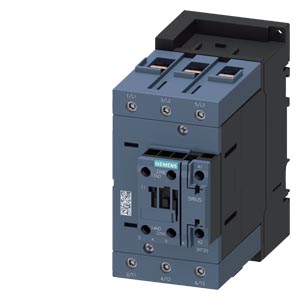

SIEMENS 3RT20 CONTADOR 3P 110A 1NA+1NF 20-33VUC

SIEMENS SIRIUS INNOVATION 3RT20 – Contator de Potência 3P AC3 110A 20-33VAC/DC 1NA+1NF

Contator de potência tripolar da linha SIRIUS Innovation (série 3RT20) da Siemens, modelo 3RT2047-1NB30, tamanho de estrutura S3, projetado para manobra, partida e controle de motores elétricos trifásicos de grande porte e cargas industriais pesadas. Apresenta corrente nominal de operação de 110A para as categorias de carga AC-3 e AC-3e, sendo capaz de acionar motores trifásicos de até 55 kW em 400V. Este modelo é equipado com uma bobina eletrônica universal de ampla faixa de tensão, operando em 20 a 33V em CA ou CC (50/60 Hz), e já conta com varistor integrado para supressão de surtos de tensão no circuito de comando. Traz contatos auxiliares integrados na configuração 1 NA (Normalmente Aberto) + 1 NF (Normalmente Fechado) e terminais por parafuso, assegurando conexão mecânica extremamente firme para instalações de alta exigência.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS Innovation

Tipo de Componente: Contator de Potência Tripolar

Modelo / Referência: 3RT2047-1NB30 (3RT20471NB30)

Tamanho da Estrutura / Carcaça: S3

Quantidade de Polos Principais: 3 Polos (3 NA)

Corrente de Serviço Nominal : 110 A (em AC-3 / AC-3e a 400V)

Potência Operacional Nominal: 55 kW (em 400V para categorias AC-3 / AC-3e)

Tensão de Comando da Bobina: 20 a 33V AC/DC (50/60 Hz)

Proteção de Surto da Bobina: Varistor integrado

Contatos Auxiliares Integrados: 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado)

Módulo de Função para Comunicação: Não

Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

Tensão de Isolação Nominal : 1.000V (Circuito principal) | 690V (Circuito auxiliar, grau de poluição 3)

Tensão de Impulso Suportável : 8 kV (Circuito principal) | 6 kV (Circuito auxiliar)

Tensão Máxima para Separação de Proteção: 690V (entre bobina e contatos principais conforme EN 60947-1)

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total (Corrente Nominal em Estado Quente): 23,7 W

Potência Dissipada por Ponto de Ligação (Fase): 7,9 W

Potência Dissipada Sem Carga (Consumo Próprio Típico): 1,8 W

DADOS MECÂNICOS E AMBIENTAIS

Tipo de Fixação: Encaixe em trilho DIN de 35/75 mm ou por parafuso em placa de montagem

Aplicações Típicas: Chaves de partida de grande porte, automação de compressores industriais, sistemas de bombeamento e ventilação pesada, painéis de controle de processos e cubículos de acionamento acionados por sinais de baixa tensão 24V (AC/DC).
