WEIDMÜLLER ZDK 2.5N-PE – Conector Duplo Mola 2,5 mm² com PE e Neutro | Bege
WEIDMÜLLER ZDK 2.5N-PE – Conector Duplo Mola 2,5 mm² com PE e Neutro | Bege

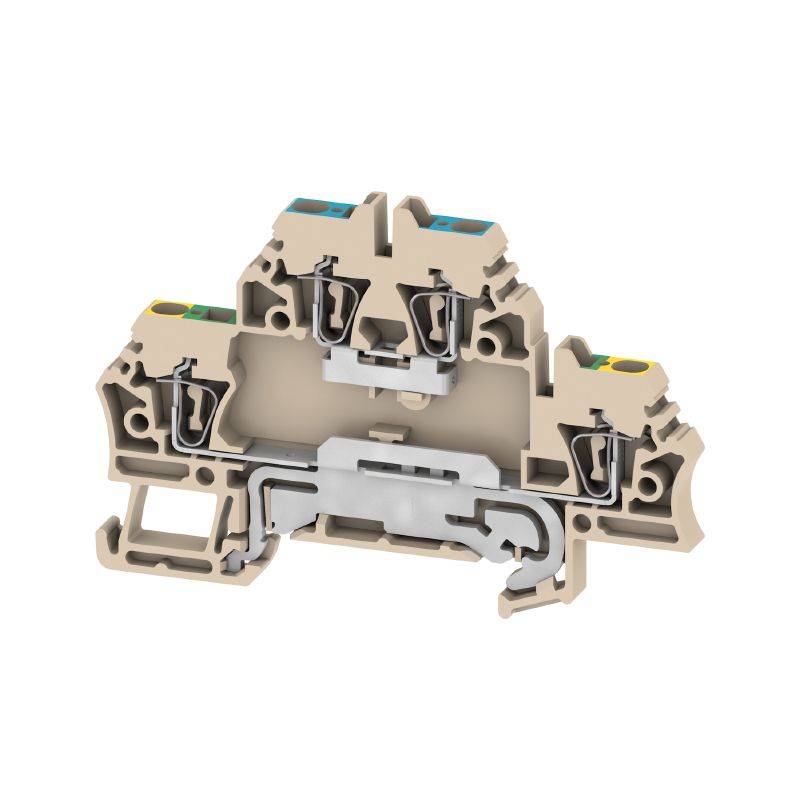

O Conector Duplo Mola ZDK 2.5N-PE da Weidmüller Conexel é um borne de passagem de dois níveis com conexão de proteção PE integrada, projetado para garantir aterramento confiável e conexões seguras em painéis elétricos e sistemas de automação.
Com tecnologia de conexão por mola (Tension-clamp), o borne assegura fixação firme e livre de manutenção, proporcionando uma instalação rápida e resistente a vibrações. Sua estrutura compacta de dois andares permite economizar espaço em painéis, mantendo alta confiabilidade elétrica.
O ZDK 2.5N-PE possui seção nominal de 2,5 mm², tensão nominal de 500 V e corrente nominal de 20 A, sendo fabricado em Wemid, material isolante de alto desempenho com classificação UL 94 V-0. Conta ainda com versão testada para atmosferas explosivas (ATEX/IECEx), sendo ideal para aplicações em ambientes industriais exigentes.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
- Fabricante: Weidmüller Conexel
- Modelo: ZDK 2.5N-PE
- Código: 1689980000
- Tipo de Produto: Conector Duplo (Dois Níveis / Borne de Passagem com PE)
- Linha: Série Z | Conexão por Mola (Tension-clamp)
- Cor: Bege Escuro (Dark Beige)
- Material Básico: Wemid
- Classificação de Inflamabilidade: UL 94 V-0
- Seção Nominal: 2,5 mm²
- Tensão Nominal: 500 V
- Tensão Nominal DC: 500 V
- Corrente Nominal: 20 A
- Corrente Máxima (Fios Múltiplos): 24 A
- Tensão de Impulso Suportável: 6 kV
- Resistência Volumétrica: 1,33 mΩ
- Perda de Potência: 0,77 W
- Nível de Poluição: 3
Características Construtivas:
-
Tipo de Conexão: Mola (Tension-clamp)
-
Conexão PE Integrada: Sim
-
Níveis: 2
-
Pontos de Conexão por Nível: 2
-
Número de Potenciais: 2
-
Interligação Interna entre Níveis: Não
-
Tampa Final: Requerida
-
Montagem: Trilho TS 35
-
Tipo de Montagem: Encaixe (Snap-on)
-
Lado Aberto: Direito
-
Versão à Prova de Explosão: Sim
-
Direção de Conexão: Superior (Top)
-
Faixa de Condutores (AWG): 24 a 14
-
Compatível com Plug-in Cross-Connector: Sim
Normas Aplicáveis:
IEC 60947-7-1 | IEC 60947-7-2 | ATEX / IECE
