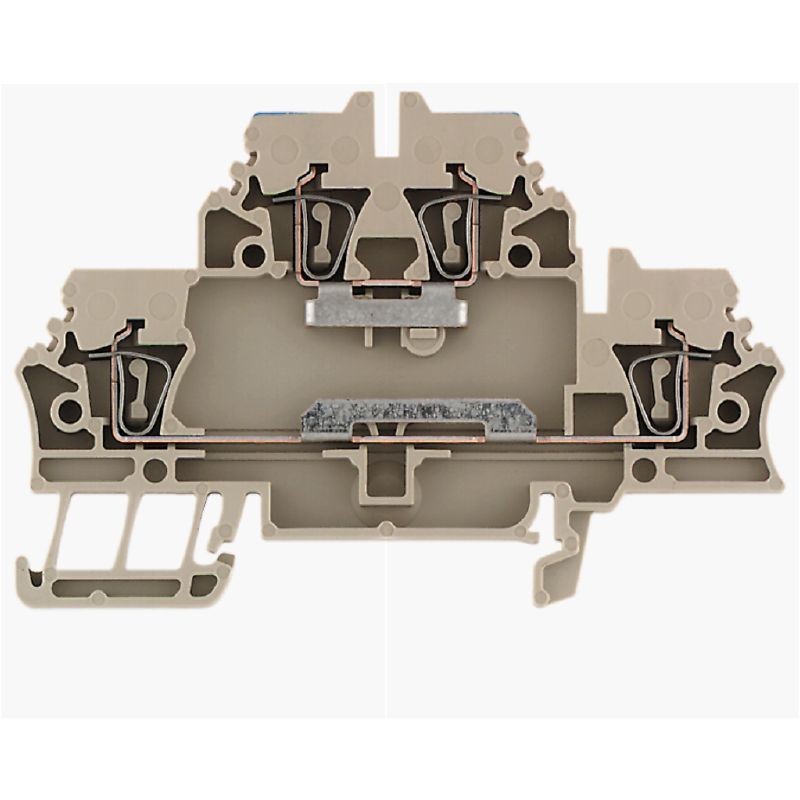

WEIDMÜLLER ZDK 2.5N-DU – Conector Duplo Mola 2,5 mm² | Bege
WEIDMÜLLER ZDK 2.5N-DU – Conector Duplo Mola 2,5 mm² | Bege
O Conector Duplo Mola ZDK 2.5N-DU da Weidmüller Conexel é um borne de passagem de dois níveis, desenvolvido para proporcionar conexões seguras, rápidas e compactas em sistemas elétricos e painéis de automação. Sua tecnologia de fixação por mola (Tension-clamp) garante excelente contato elétrico, mesmo sob vibração, sem necessidade de reaperto.
Com seção nominal de 2,5 mm², o ZDK 2.5N-DU suporta tensão nominal de 500 V e corrente de até 20 A, sendo fabricado em Wemid, material isolante de alta performance com classificação UL 94 V-0 e resistência superior a calor e impacto.
Este modelo possui certificações ATEX e IECEx, permitindo seu uso em áreas classificadas (Ex eb II C Gb), com máxima segurança em ambientes potencialmente explosivos. O borne é compatível com trilho DIN TS 35 e utiliza plug-in cross-connector, otimizando o cabeamento em painéis compactos.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
- Fabricante: Weidmüller Conexel
- Modelo: ZDK 2.5N-DU
- Código: 1689960000
- Tipo de Produto: Conector Duplo (Dois Níveis / Borne de Passagem)
- Linha: Série Z | Conexão por Mola (Tension-clamp)
- Cor: Bege Escuro (Dark Beige)
- Material Básico: Wemid
- Classificação de Inflamabilidade: UL 94 V-0
- Seção Nominal: 2,5 mm²
- Tensão Nominal: 500 V
- Tensão Nominal DC: 500 V
- Corrente Nominal: 20 A
- Corrente Máxima (Fios Múltiplos): 23 A
- Tensão de Impulso Suportável: 6 kV
- Resistência Volumétrica: 1,33 mΩ
- Perda de Potência: 0,77 W
- Nível de Poluição: 3
Certificações:
-
ATEX: DEMKO16ATEX1729U (Ex eb II C Gb | II 2 G D)
-
IECEx: IECEXULD16.0025U
-
Conformidade HS: Compliant without exemption
-
REACH: Sem SVHC acima de 0.1 wt%
Dados UL (UR E60693):
-
Tensão: 300 V
-
Corrente: 15 A
-
Bitola de condutores: AWG 26–14
Características Construtivas:
-
Níveis: 2
-
Pontos de Conexão por Nível: 2
-
Número de Potenciais: 2
-
Interligação Interna entre Níveis: Não
-
Conexão PE: Não
-
Tampa Final: Requerida
-
Montagem: Trilho TS 35
-
Tipo de Montagem: Encaixe (Snap-on)
-
Lado Aberto: Direito
-
Versão à Prova de Explosão: Sim
-
Direção de Conexão: Superior (Top)
-
Tipo de Conexão: Mola (Tension-clamp)
-
Faixa de Condutores (AWG): 26 a 14
Normas Aplicáveis: IEC 60947-7-1 | IEC 60079-7
