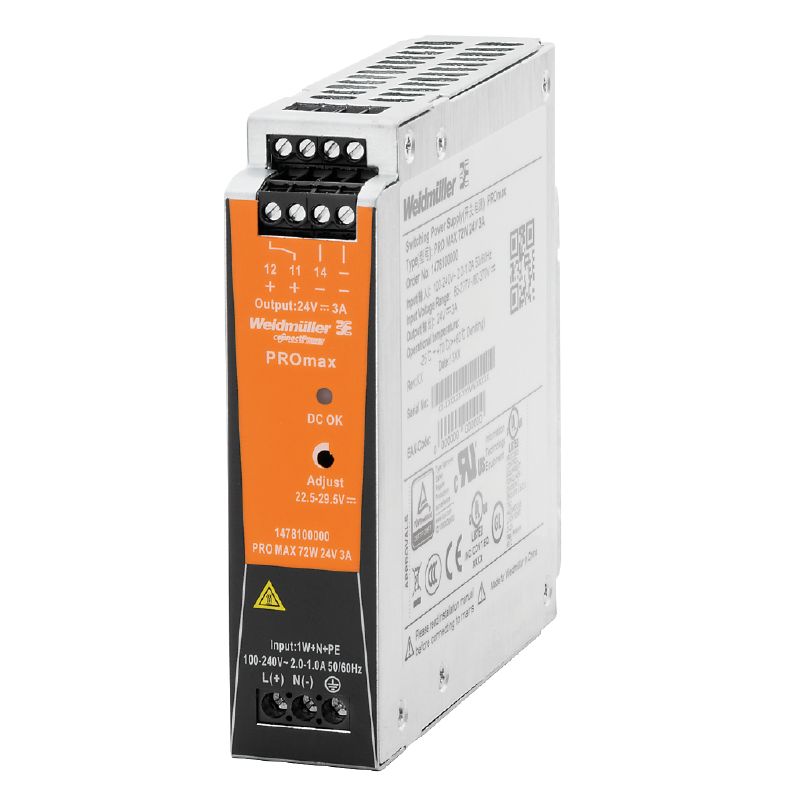

WEIDMÜLLER PRO MAX 72W 24V 3A – Fonte de Alimentação Chaveada Monofásica | Aplicações com Seletividade
WEIDMÜLLER PRO MAX 72W 24V 3A – Fonte de Alimentação Chaveada Monofásica | Aplicações com Seletividade
A fonte de alimentação WEIDMÜLLER PRO MAX 72W foi projetada para aplicações industriais que exigem alta confiabilidade, seletividade elétrica e elevada disponibilidade operacional. Com saída estabilizada de 24 Vcc e corrente nominal de 3 A, atende circuitos de controle, automação leve, instrumentação e sistemas auxiliares em painéis elétricos.
Integrante da linha PRO MAX, este modelo oferece excelente eficiência energética, longo tempo médio entre falhas (MTBF), proteção eletrônica completa e possibilidade de operação em paralelo para aumento de disponibilidade. Seu gabinete metálico anticorrosivo permite montagem direta em trilho DIN TS35, com ventilação natural e instalação lado a lado sem necessidade de espaçamento lateral, mantendo a seletividade em sistemas protegidos.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO MAX
- Modelo: PRO MAX 72W 24V 3A
- Código do Fabricante: 1478100000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte de alimentação chaveada industrial monofásica
- Tecnologia: AC/DC – Switch-mode power supply
Tensão de Entrada AC: 85…277 V AC
Tensão de Entrada DC: 80…370 V DC
Frequência de Entrada: 45…65 Hz
Corrente de Entrada (típica):
• 1,0 A a 230 V AC
• 1,5 A a 120 V DC
Tensão de Saída Nominal: 24 Vcc ±1 %
Faixa de Ajuste da Saída: 22,5…29,5 Vcc (ajuste por potenciômetro)
Corrente Nominal de Saída:
• 3 A a 60 °C
Corrente Contínua Máxima:
• 3,6 A a 45 °C
• 2,25 A a 70 °C
Potência Nominal: 72 W
Eficiência Típica: até 89 %
Ripple Residual: < 50 mVpp em carga nominal
Tempo de Sustentação (Hold-up Time): ≥ 20 ms
Limitação de Corrente: > 120 % da corrente nominal
Operação em Paralelo: Sim, até 5 unidades
Proteções Integradas:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Proteção contra inversão de polaridade
• Fusível interno
Indicação e Sinalização:
• LED verde: Uout ≥ 21,6 Vcc (operação normal)
• LED vermelho: Uout ≤ 20,6 Vcc (falha)
• Contato de relé flutuante (30 V DC / 1 A)
Conexões Elétricas:
Entrada: Bornes de parafuso (L / N / PE)
Saída: Bornes de parafuso (++ / --- / contatos de sinalização)
Seção dos Condutores – Entrada:
• Flexível: 0,22…4 mm²
• Rígido: 0,18…6 mm²
Seção dos Condutores – Saída:
• Flexível: 0,5…4 mm²
• Rígido: 0,5…6 mm²
Torque de Aperto – Entrada: 0,5…0,6 Nm
Torque de Aperto – Saída: 0,5…0,6 Nm
Grau de Proteção: IP20
Classe de Proteção: Classe I (com conexão PE)
Categoria de Sobretensão: III
Material do Gabinete: Metálico, anticorrosivo
Montagem: Trilho DIN TS35
Observações de Montagem:
Instalação horizontal; manter 50 mm livres acima e abaixo para ventilação natural. Permite montagem lado a lado sem espaçamento lateral.
Dimensões (L × P × A): 32 × 125 × 130 mm
Peso Aproximado: 0,65 kg
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade Relativa: 5…95 % (sem condensação)
MTBF (SN 29500):
• 1.700.000 h a 25 °C / 230 V AC / 72 W
Conformidades e Certificações:
• RoHS
• UL (cURus, cULus, cULusEX)
• EN 60204
• EN 61558-2-16
• SELV / PELV
