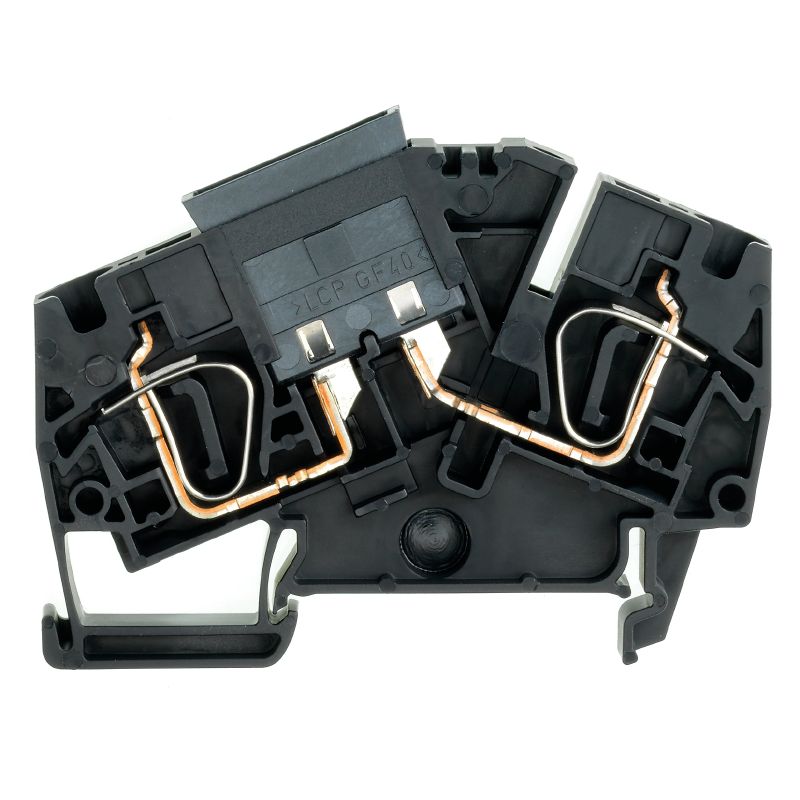

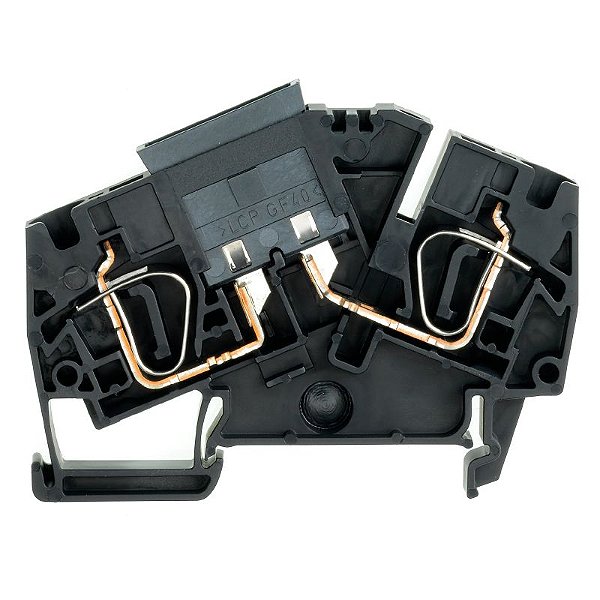

WEIDMÜLLER ZSI 6-2/FC – Conector Porta-Fusível 6 mm² Preto | Conexão Mola
WEIDMÜLLER ZSI 6-2/FC – Conector Porta-Fusível 6 mm² Preto | Conexão Mola
O conector porta-fusível ZSI 6-2/FC oferece uma solução segura e compacta para proteção de circuitos em aplicações industriais. Projetado para trilho DIN TS 35, utiliza tecnologia de conexão por mola (tension-clamp), garantindo excelente fixação, resistência a vibrações e facilidade de instalação. Compatível com cartuchos fusíveis, é ideal para painéis elétricos que exigem proteção confiável, alta durabilidade e desempenho estável mesmo em condições severas.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
Informações Gerais
-
Fabricante: Weidmüller Conexel
-
Referência: 1814690000
-
Modelo: ZSI 6-2/FC
-
Tipo de Produto: Conector Porta-Fusível
-
Linha: Série Z
-
Cor: Preto
-
Material Base: Wemid
-
Classe de Inflamabilidade (UL 94): V-0
-
Montagem: TS 35 | Fixação direta
-
Tipo de Conexão: Tension-Clamp (mola)
-
Compatível com Cartucho Fusível: Sim
-
LED Indicador: Não possui
-
Necessita Tampa Lateral: Sim
-
Normas Aplicáveis: DIN 72581-3 | IEC 60947-7-3
-
Versão à Prova de Explosão: Não
-
Abertura Lateral: Direita
Dados Elétricos
-
Seção Nominal: 6 mm²
-
Tensão Nominal: 250 V
-
Tensão Nominal para Terminal Adjacente: 250 V
-
Tensão Nominal DC: 250 V
-
Corrente Nominal: 30 A
-
Corrente Máxima com Condutores: 30 A
-
Tensão de Impulso Suportável: 6 kV
-
Resistência Volumétrica: 0.78 mΩ
-
Perda de Potência: 1.31 W
-
Observação Importante: A tensão suportada depende do fusível utilizado ou do módulo indicador selecionado.
-
Severidade de Poluição: Classe 3
Compatibilidade de Condutores
Conexão Principal (Mola):
-
Clamping Range: 0,33 mm² a 10 mm²
-
Bitola (AWG): 26 a 8 AWG
-
Condutor Flexível com Terminal (DIN 46228/1 e 46228/4): até 6 mm²
-
Condutor Sólido: até 10 mm²
-
Direção de Conexão: Superior
-
Comprimento de Decape: 10 mm
-
Tamanho da Lâmina: 4,0 × 0.8 mm
-
Número de Conexões: 2
Conexão Adicional:
-
Tipo: Conexão por mola
-
Direção: Inclinada / angular
-
Seção Máxima (flexível com terminal): 6 mm²
Faixa Térmica
-
Temperatura de Armazenamento: -25 °C a 55 °C
-
Temperatura Ambiente: -5 °C a 40 °C
-
Operação Contínua (mín.): -50 °C
-
Operação Contínua (máx.): 120 °C
Dimensões e Peso
-
Altura: 70 mm
-
Altura (polegadas): 2.756"
-
Largura: 8.1 mm
-
Largura (polegadas): 0.319"
-
Profundidade: 50 mm
-
Profundidade com Trilho: 51 mm
Certificações
-
RoHS: Conformidade sem isenção
-
REACH: Sem SVHC acima de 0,1%
-
UL (cURus): E60693
-
CSA: 200039-1152892
-
Dados UL/CSA:
-
Corrente (C): 25 A
-
Tensão (C): 300 V
-
Bitolas Suportadas: AWG 22 a AWG 10
-
