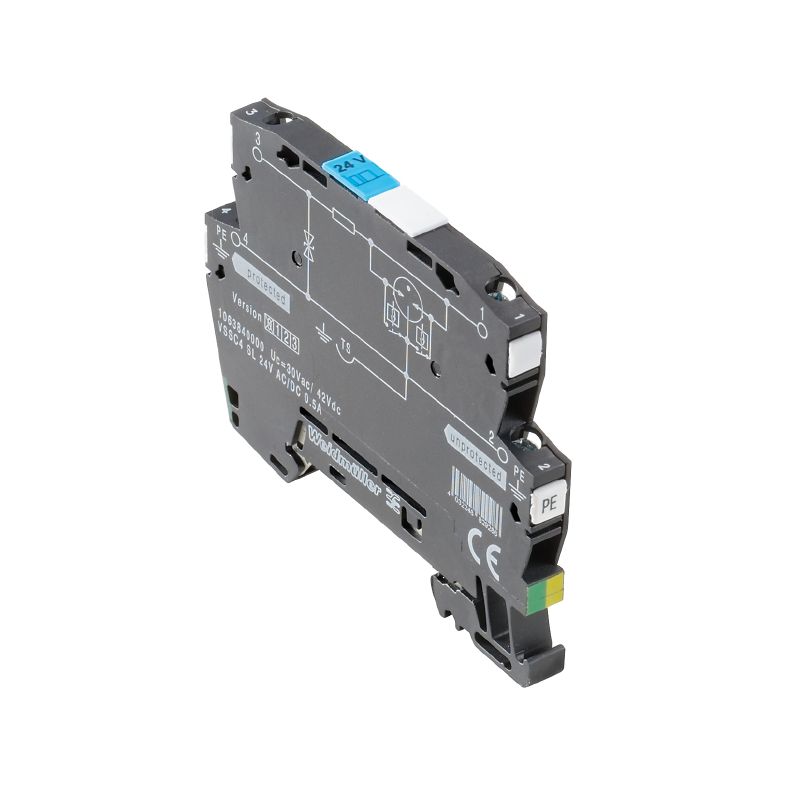

WEIDMÜLLER VSSC4 SL – Protetor de Surto para Instrumentação 24 VAC/DC 0,5 A (Trilho DIN)

O Protetor de Surto Weidmüller VSSC4 SL é projetado para a proteção de sinais de instrumentação, medição e controle contra surtos transitórios induzidos por descargas atmosféricas e manobras elétricas. Indicado para sistemas em 24 V AC ou DC, ele assegura alta confiabilidade operacional e proteção eficaz de equipamentos sensíveis em ambientes industriais.

Com nível de proteção Up de apenas 150 V, o VSSC4 SL garante rápida limitação de sobretensão, preservando a integridade de controladores, sensores e módulos eletrônicos. Sua construção compacta permite instalação em trilho DIN TS 35, sendo ideal para painéis de automação, instrumentação e sistemas de controle distribuído. O produto atende às normas IEC 61643-21, possui certificações UL, CSA e IECEx/ATEX, e é adequado para aplicações com requisitos de segurança funcional (SIL 3).

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.

Especificações Técnicas

Fabricante: Weidmüller Conexel
Modelo / Referência: VSSC4 SL
Código: 1063840000
Linha / Série: VSSC – Proteção para Medição e Controle
Tipo de Produto: Protetor de Surto para Instrumentação e Controle

Dados Elétricos:

• Tensão nominal: 24 V AC / 34 V DC

• Tensão máxima contínua (Uc): 30 V AC / 42 V DC

• Corrente nominal (In): 500 mA

• Proteção por fusível: 0,5 A

• Tipo de tensão: AC / DC

Proteção contra Surtos:

• Nível de proteção Up (típico): 150 V

• Corrente de descarga In (8/20 µs): 2,5 kA

• Corrente de descarga máxima Imax (8/20 µs): 10 kA

• Corrente de impulso Iimp (10/350 µs): até 1 kA

• Categoria de requisitos (IEC 61643-21): C2 / C3 / D1

Instalação e Construção:

• Número de polos: 1

• Grau de proteção: IP20

• Montagem: Trilho DIN TS 35

• Tipo de conexão: Parafuso

• Seção dos condutores:

  • Rígido: 0,5 a 6 mm²

  • Flexível: 0,5 a 4 mm²

• Cor: Preto

• Material com classificação UL94: V-0

Dimensões e Peso:

• Largura: 6,2 mm

• Altura: 76,6 mm

• Profundidade: 58,5 mm

• Peso líquido: 27,6 g

Condições Ambientais:

• Temperatura de operação: -40 °C a +70 °C

• Temperatura de armazenamento: -40 °C a +80 °C

• Umidade relativa: 5 a 96 % (sem condensação)

Certificações e Conformidades:

• IEC 61643-21

• UL (E311081)

• CSA

• SIL 3 conforme IEC 61508

• RoHS (com exceções 7a e 7cI)

• REACH (contém chumbo conforme legislação aplicável)

Aplicações Típicas:

• Sistemas de instrumentação e controle

• Sinais analógicos e digitais em 24 V

• Automação industrial

• Painéis elétricos e de processo
