WEIDMÜLLER DRH275730LT – Relé Industrial 230Vac 1NA + 1NF com LED e Botão de Teste | D-Series

Código: 1220130000 Marca: WEIDMÜLLER CONEXEL

R$ 0,01

Qtde: Comprar Estoque: 1 dia útil

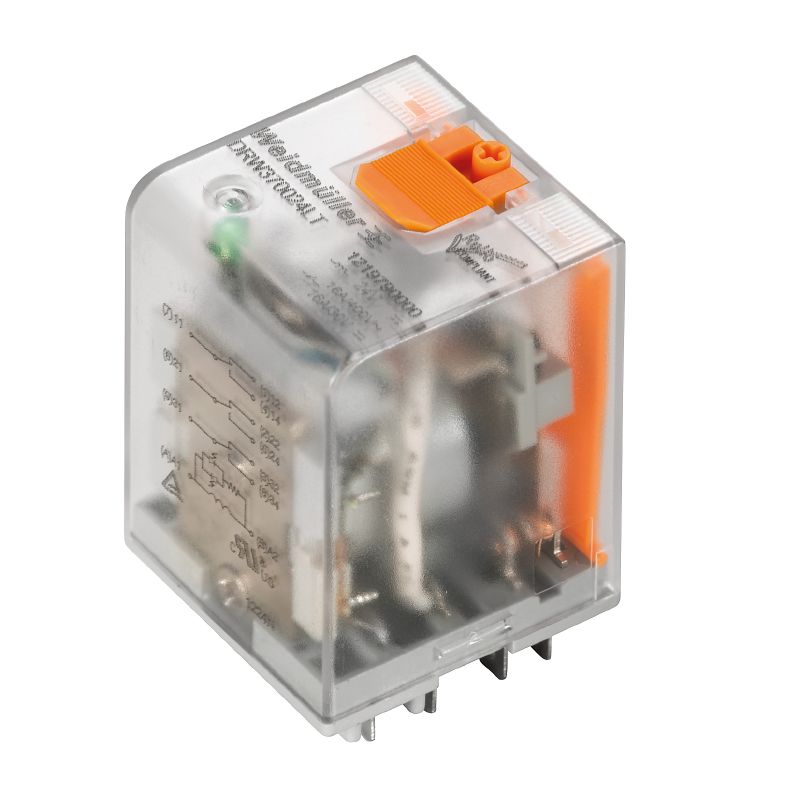

WEIDMÜLLER DRH275730LT – Relé Industrial D-Series 230 V AC 1NA + 1NF com LED e Botão de Teste

O Relé WEIDMÜLLER DRH275730LT, da Série D (DRH), é indicado para aplicações de comando, potência e automação industrial que exigem alta confiabilidade elétrica e robustez mecânica. Possui 1 contato normalmente aberto (NA) e 1 contato normalmente fechado (NF) com liga AgSnO e ímã de sopro, garantindo excelente desempenho mesmo em correntes elevadas e cargas indutivas.

Projetado para tensão de comando de 230 V AC, suporta corrente contínua de até 16 A, com elevada capacidade de comutação e longa vida útil. Conta com LED indicador de status, botão de teste (momentâneo e travável) e indicador mecânico de posição, facilitando testes, manutenção e diagnóstico em campo. As conexões por terminais tipo faston (4,8 × 0,5 mm) asseguram instalação rápida e segura.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.

Especificações Técnicas

Fabricante: Weidmüller Conexel
Modelo / Referência: DRH275730LT
Código: 1220130000
Série: D-Series (DRH)
Tipo: Relé industrial com LED e botão de teste
Configuração de Contatos: 1 NA + 1 NF (AgSnO com ímã de sopro)

Dados do Circuito de Controle

Tensão Nominal da Bobina: 230 V AC
Corrente da Bobina: 10,6 mA
Potência: 2,5 VA
Resistência da Bobina: 8000 Ω ±10%
Indicador de Status: LED vermelho

Dados do Circuito de Carga

Tensão Nominal de Comutação: 250 V AC
Corrente Contínua: 16 A
Tensão Máx. de Comutação: 400 V AC / 300 V DC
Capacidade de Comutação (AC – Resistiva): até 4000 VA
Capacidade de Comutação (DC – Resistiva): até 660 W @ 220 V
Corrente de Pico (Inrush): 80 A / 50 ms
Potência Mín. de Comutação: 100 mA @ 12 V
Frequência Máx. de Comutação (carga nominal): 0,1 Hz
Tempo de Atuação: < 20 ms (liga/desliga)

Características Construtivas

Botão de Teste: Sim (momentâneo e travável)
Indicador Mecânico de Posição: Sim
Conexões: Faston 4,8 × 0,5 mm
Cor: Transparente
Grau de Proteção: IP20
Vida Mecânica: 10 × 10⁶ ciclos

Isolação e Normas

Coordenação de Isolação: EN 61810-1
Tensão Nominal de Isolação: 400 V
Categoria de Sobretensão: III
Grau de Poluição: 3
Distância de Isolação Controle–Carga: ≥ 6,3 mm
Rigidez Dielétrica: 4 kVeff / 1 min
Inflamabilidade UL94:
- Carcaça: V-2 | Base: V-0 | LED/Botão: HB

Condições Ambientais

Temperatura de Operação/Armazenamento: −40 °C a +60 °C
Umidade: 5 a 85% (sem condensação)

Dimensões e Peso

Dimensões (P × A × L): 48 × 36 × 36 mm
Peso: 85,7 g

Conformidades

RoHS: Conforme (sem isenções)
REACH SVHC: Nenhuma acima de 0,1%
UL (cURus): E312083
