WEIDMÜLLER ST 5/EN – Conector Parafuso Olhal 16 mm² | LINHA ST

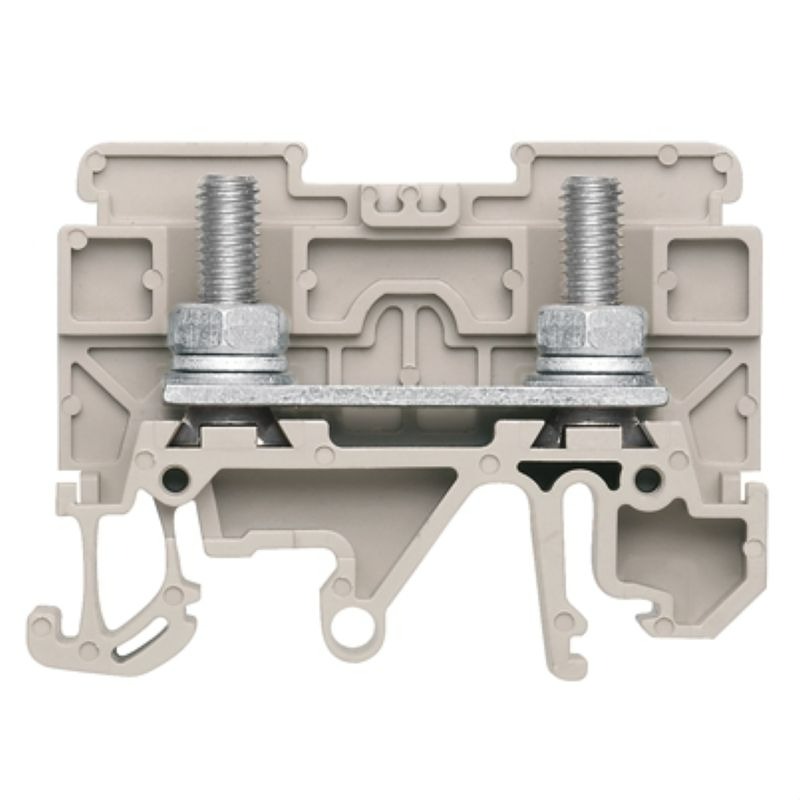

O conector de passagem ST 5/EN é um borne de alta robustez desenvolvido para conexões elétricas de média e alta corrente em painéis industriais. Pertencente à linha ST da Weidmüller, este modelo utiliza sistema de conexão por parafuso tipo prisioneiro (bolt-type), proporcionando fixação extremamente segura, alta resistência mecânica e excelente desempenho em ambientes sujeitos a vibração.
Projetado para condutores de até 16 mm², o ST 5/EN é fabricado em Wemid (poliamida de alta performance) na cor bege escuro, oferecendo elevada resistência térmica e mecânica, com operação contínua em temperaturas de até 120 °C e classificação de inflamabilidade UL 94 V-0. Sua geometria permite montagem em trilhos DIN TS 35 e TS 32, garantindo versatilidade em projetos de distribuição de energia, automação industrial e painéis de potência.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
Marca: Weidmüller
Modelo / Referência: ST 5/EN
Código do Fabricante: 0448360000
Tipo de Produto: Borne de Passagem com Conexão por Parafuso tipo Prisioneiro (Bolt-type)
Seção Nominal: 16 mm²
Corrente Nominal: 76 A
Tensão Nominal: 800 V (IEC) / 600 V (UL)
Tensão de Impulso Suportável: 8 kV
Material Isolante: Wemid (Poliamida de alta performance)
Cor: Bege escuro
Aplicação: 7. Conectores e Terminais
Capacidade de Conexão
Seção do Condutor: 4 mm² a 16 mm²
Seção do Condutor (AWG): AWG 12 a AWG 6
Tipo de Terminal: Olhal
Direção da Conexão: Lateral
Parafuso / Fixação
Tamanho do Parafuso (Stud): M5
Torque de Aperto: 2 Nm (mín.) a 3 Nm (máx.)
Dados Físicos e Ambientais
Dimensões (A x L x P): 54,5 mm × 16,4 mm × 47,5 mm
Peso Líquido: 22,64 g
Temperatura de Operação: -50 °C a +120 °C
Trilho de Montagem: DIN TS 35 e TS 32
Certificações e Conformidades
Conformidade: RoHS
Norma: IEC 60947-7-1
Certificações: UR (E60693)
Símbolos de Aprovação: CE, CSA, cURus, UKCA
Benefícios e Diferenciais
Conexão por parafuso tipo prisioneiro ideal para altas correntes.
Elevada resistência mecânica e à vibração.
Compatível com trilhos DIN TS 35 e TS 32.
Material isolante de alta performance com UL 94 V-0.
Aplicação confiável em painéis de potência e distribuição elétrica
