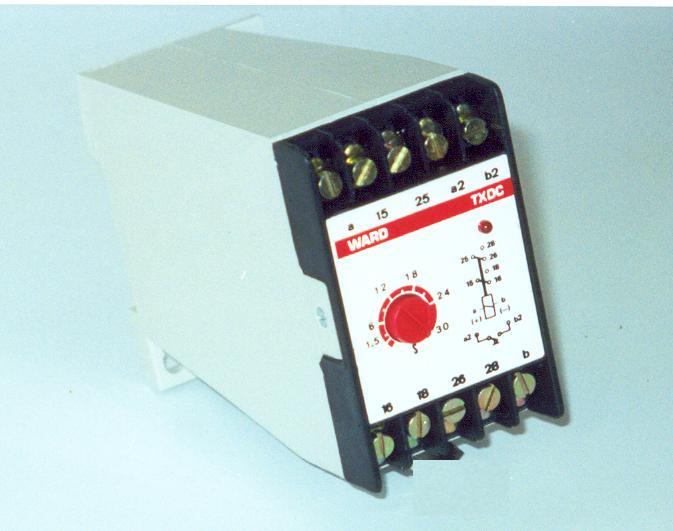

WARD TXDC – Relé de Tempo Eletrônico Desenergização na Abertura de Contato 110 VCC 10 A | Série TX
O Relé de Tempo Eletrônico WARD TXDC é um dispositivo da Série TX, projetado para aplicações de desenergização na abertura de contato, garantindo temporização precisa e confiável em sistemas de automação industrial, sincronismo e quadros de comando em geral.
Construído com componentes eletrônicos de alta confiabilidade, o TXDC possui carcaça plástica de elevada resistência mecânica e formato compacto, adequado para montagem em trilho DIN 35 mm, sendo totalmente intercambiável com os padrões do mercado.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto.
Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Características Gerais
Marca: WARD
Linha: Série TX
Modelo / Função: TXDC – Desenergização na abertura de contato
Tipo de Produto: Relé de Tempo Eletrônico
Aplicação: Automação industrial, sincronismo, quadros de comando
Montagem: Trilho DIN 35 mm
Circuito de Entrada
Tensão Nominal em CC (Un): 24 / 48 / 125 / 220 / 250 VCC
Tensão Nominal em CA (60 Hz): 110 / 115 / 120 / 220 VCA
Variação Admissível: −25% / +15%
Ondulação Máxima em CC: 20% (pico a pico)
Consumo Máximo:
• Desatuado: 2,0 W (CC) / 1,0 VA (CA)
• Atuado: 3,0 W (CC) / 1,5 VA (CA)
Circuito de Tempo
Precisão do Valor Ajustado: ±5%
Erro de Repetição: ±1%
Tempo de Rearme: 0,1 s
Dependência com Temperatura: −0,2% / °C
Faixa de Ajuste: Conforme modelo TXDC
Circuito de Saída
Número de Contatos: 1 ou 2 NAF (Normalmente Aberto com Retardo)
Corrente Nominal: 10 A
Corrente Instantânea Máxima: 20 A
Vida Mecânica (CA/CC): 20.000.000 ciclos
Vida Elétrica (AC1 / DC1): 100.000 ciclos
Carga Mínima Comutável: 300 mW (5 V / 5 mA)
Capacidade de Ruptura – CA
• Tensões: 110 / 115 / 120 / 220 / 250 V
• AC1: 10 A
• AC15: 2 A
Capacidade de Ruptura – CC
• Tensões: 30 / 110 / 125 / 220 V
• DC1: 10 A / 0,3 A / 0,25 A / 0,13 A
• DC13: 5 A / 0,15 A / 0,125 A / 0,065 A
Condições Ambientais
Temperatura de Operação: −10 °C a +55 °C
Umidade Relativa Máxima: 90%
Isolação Elétrica
Ensaio Dielétrico:
• 2,0 kV a 60 Hz por 1 minuto (todos os bornes contra massa)
Norma: NBR 7116
