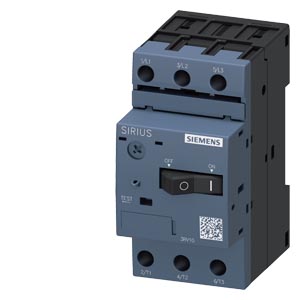

SIEMENS 3RV10 DISJ MOTOR 3P 4,5-6,3A 100 KA

SIEMENS SIRIUS 3RV10 – Disjuntor-Motor 3P 4,5 a 6,3A Classe 10 3RV1011-1GA10

Disjuntor-motor tripolar da linha SIRIUS (série 3RV10) da Siemens, modelo 3RV1011-1GA10, tamanho de carcaça S00, projetado para proteção, seccionamento e manobra de motores elétricos trifásicos. Equipado com disparador térmico ajustável para proteção contra sobrecarga na faixa de 4,5 a 6,3 A (Classe de disparo 10) e disparador magnético fixo em 82 A para atuação instantânea em curtos-circuitos. Possui função de seccionamento integrada, suporta expansão via contatos auxiliares e apresenta conexão por parafuso. Com durabilidade mecânica e elétrica de 100.000 manobras e grau de proteção IP20 na face frontal, garante alta segurança e confiabilidade operacional para acionamentos e quadros de comando industrial.

Aviso Importante: Este produto está descontinuado/fora de linha. Ultimas peças disponiveis.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em "Comprar" e informe a quantidade desejada.

ESPECIFICAÇÕES TÉCNICAS

Marca: Siemens

Linha: SIRIUS (Série 3RV1)

Tipo de Componente: Disjuntor-Motor Tripolar (Dispositivo de Proteção de Motor Completo)

Modelo / Referência: 3RV1011-1GA10 (3RV10111GA10)

Tamanho do Disjuntor / Carcaça: S00

Tamanho de Contator Combinável: S00

Quantidade de Polos Principais: 3 Polos (Tripolar)

Corrente Permanentemente Nominal : 6,3 A

Faixa de Ajuste do Disparador Térmico (Sobrecarga): 4,5 a 6,3 A

Classe de Disparo por Sobrecarga: Classe 10

Disparador Magnético (Curto-Circuito Instantâneo): 82 A

Função Seccionadora Integrada: Sim

Possibilidade de Expansão de Contato Auxiliar: Sim

Tipo de Conexão Elétrica: Conexão parafusada (Terminais por parafuso)

Tensão de Isolação Nominal : 690V AC (Grau de poluição 3)

Tensão de Impulso Suportável : 6 kV

Tensão Máxima de Serviço : 690V AC (50/60 Hz)

Identificação de Referência (IEC 81346-2): Q

DADOS DE DISSIPAÇÃO E DESEMPENHO

Potência Dissipada Total (Corrente Nominal em Estado Quente): 7,25 W

Potência Dissipada por Ponto de Ligação (Fase): 2,4 W

DADOS MECÂNICOS E AMBIENTAIS

Grau de Proteção: IP20 (Lado frontal) | IP00 (Terminais de tomada)

Durabilidade Mecânica (Contatos Principais e Auxiliares): 100.000 manobras

Durabilidade Elétrica Típica: 100.000 manobras

Temperatura Ambiente de Operação: -20 °C a +60 °C (com compensação de temperatura)

Temperatura Ambiente de Armazenamento / Transporte: -50 °C a +80 °C

Umidade Relativa do Ar em Operação: 10% a 95%

Altitude Máxima de Montagem: 2.000 m acima do nível do mar

Peso Líquido: 283 g

Aplicações Típicas: Partida e proteção integrada de pequenos motores elétricos trifásicos em bombas, ventiladores, compressores e esteiras rolantes em painéis de automação.
