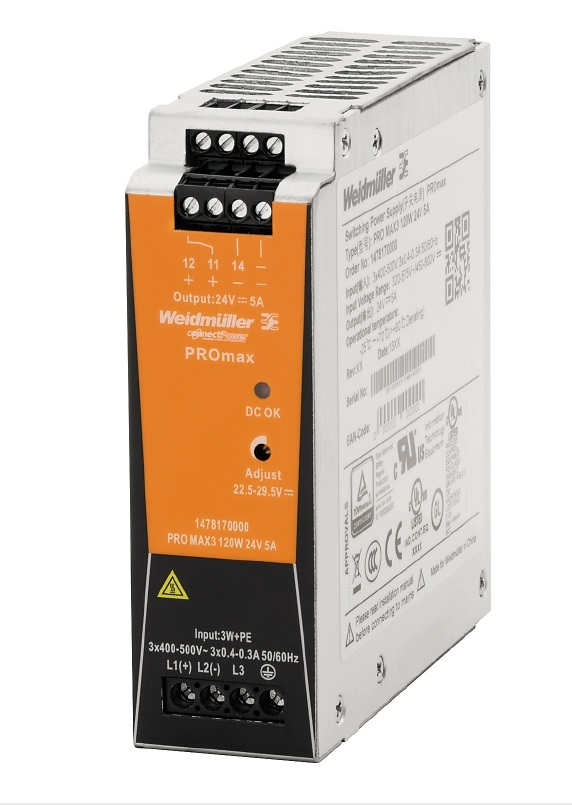

WEIDMÜLLER PRO MAX3 120W 24V 5A – Fonte de Alimentação Chaveada Trifásica | Aplicações Com Seletividade
WEIDMÜLLER PRO MAX3 120W 24V 5A – Fonte de Alimentação Chaveada Trifásica | Aplicações Com Seletividade
A fonte chaveada WEIDMÜLLER PRO MAX3 120W 24Vcc 5A foi projetada para aplicações industriais alimentadas por rede trifásica, oferecendo elevada confiabilidade, robustez mecânica e estabilidade elétrica mesmo em ambientes severos. A topologia trifásica reduz significativamente ondulações de corrente na entrada, melhora a distribuição de carga e aumenta a vida útil do sistema.
Pertencente à linha PRO MAX3, este modelo é indicado para painéis de automação, máquinas industriais, sistemas de controle e infraestrutura elétrica onde há disponibilidade de alimentação trifásica e exigência de alta confiabilidade operacional. Possui ampla faixa de entrada AC e DC, ajuste fino da tensão de saída, possibilidade de operação em paralelo e sinalização completa por LED e contato de relé.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
- Fabricante: Weidmüller
- Linha: PRO MAX3
- Modelo: PRO MAX3 120W 24V 5A
- Código do Fabricante: 1478170000
- Clique aqui para acessar o Data Sheet
- Tipo de Produto: Fonte chaveada industrial trifásica
- Tecnologia: AC/DC – Switch-mode power supply
Tensão de Entrada AC:
• 3 × 320…575 V AC
• 2 × 360…575 V AC
Tensão de Entrada DC: 450…800 V DC
Frequência de Entrada: 45…65 Hz
Corrente de Entrada (típica):
• 0,30 A a 3 × 400 V AC
• 0,28 A a 3 × 500 V AC
Tensão de Saída Nominal: 24 Vcc ±1 %
Faixa de Ajuste da Saída: 22,5…29,5 Vcc (via potenciômetro)
Corrente Nominal de Saída:
• 5 A a 60 °C
Corrente Máxima:
• 6 A a 45 °C
• 3,75 A a 70 °C
Potência Nominal: 120 W
Eficiência Típica: até 90 %
Ripple Residual: < 50 mVpp em carga nominal
Tempo de Sustentação (AC Failure Bridging Time): ≥ 20 ms
Limitação de Corrente: > 120 % da corrente nominal
Operação em Paralelo: Sim, até 5 unidades
Proteções Integradas:
• Curto-circuito
• Sobrecarga
• Sobretensão
• Proteção contra inversão de polaridade
• Fusível interno
Indicação de Status:
• LED verde: Uout ≥ 21,6 Vcc (operação normal)
• LED vermelho: Uout ≤ 20,6 Vcc (falha)
• Contato de relé de sinalização
Conexões Elétricas:
Entrada: Bornes de parafuso
Saída: Bornes de parafuso
Sinalização: Contato flutuante
Seção dos Condutores – Entrada:
• Flexível: até 4 mm²
• Rígido: até 6 mm²
Seção dos Condutores – Saída:
• Flexível: 0,5…4 mm²
• Rígido: 0,5…6 mm²
Grau de Proteção: IP20
Classe de Proteção: Classe I (com conexão PE)
Categoria de Sobretensão: III
Material do Gabinete: Metálico, anticorrosivo
Montagem: Trilho DIN TS35
Observação de Montagem:
Instalação horizontal; manter 50 mm livres acima e abaixo para ventilação natural. Pode ser montada lado a lado sem espaçamento lateral.
Dimensões (L × P × A): 40 × 125 × 130 mm
Peso Aproximado: 0,78 kg
Temperatura de Operação: –25 °C a +70 °C
Temperatura de Armazenamento: –40 °C a +85 °C
Umidade Relativa: 5…95 % (sem condensação)
Conformidades e Certificações:
• RoHS
• UL (cURus, cULus, cULusEX)
• EN 60204
• EN 61558-2-16
• SELV / PELV
