WEIDMÜLLER ZT 2.5/2AN/1 – Conector de Passagem Mola 2,5 mm² | Bege

WEIDMÜLLER ZT 2.5/2AN/1 – Conector de Passagem Mola 2,5 mm² | Bege

Código: 1815070000 Marca:
R$ 0,01
Comprar Estoque: 1 dia útil

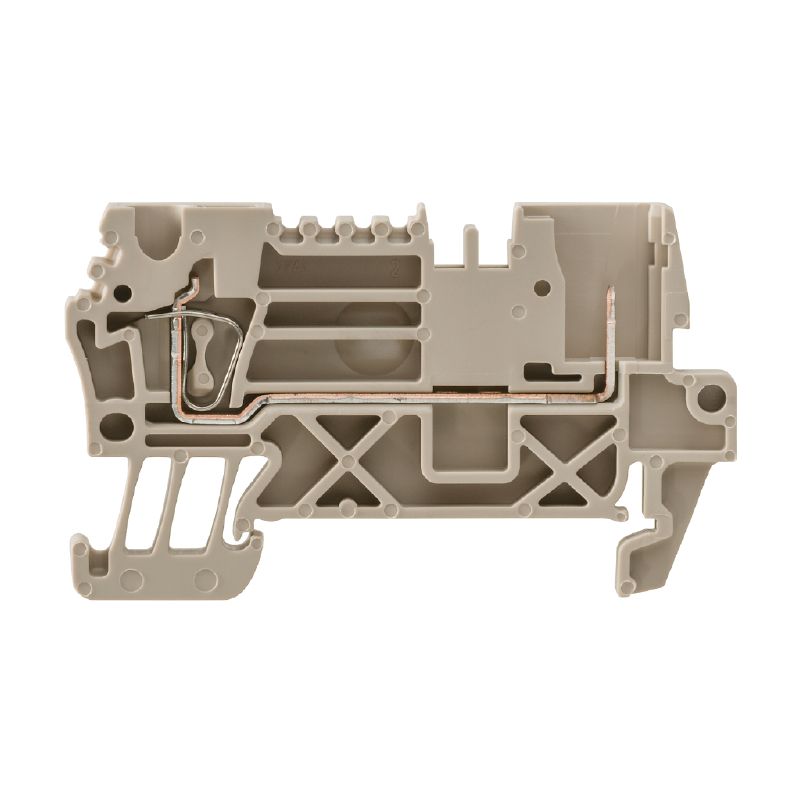

WEIDMÜLLER ZT 2.5/2AN/1 – Conector de Passagem Mola 2,5 mm² | Bege

O conector de passagem ZT 2.5/2AN/1 é desenvolvido para instalações profissionais em trilhos TS 35, oferecendo alta confiabilidade graças ao sistema de conexão por tensão (mola), que garante fixação firme, rápida e resistente a vibrações. Ideal para painéis elétricos modernos, suporta condutores de até 2,5 mm², possui excelente desempenho elétrico, resistência térmica ampliada e certificações internacionais, sendo uma solução robusta para aplicações industriais exigentes.

⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.

Especificações Técnicas

  • Fabricante: Weidmüller Conexel

  • Referência: 1815070000

  • Modelo: ZT 2.5/2AN/1

  • Tipo de Produto: Conector de Passagem

  • Linha: Série ZT | Conexão por Mola (Tension-Clamp)

  • Cor: Bege Escuro (Dark Beige)

  • Material Base: Wemid

  • Classe de Inflamabilidade (UL 94): V-0

  • Número de Potenciais: 1

  • Número de Níveis: 1

  • Número de Pontos de Conexão por Nível: 2

  • Conexões: 1 conexão por mola + 1 conexão plug-in

  • Pluggable: Sim

  • Tampa Lateral Necessária: Sim

  • Montagem: Trilho TS 35

  • Abertura Lateral: Direita

  • Norma Aplicável: IEC 60947-7-1

  • Explosão-Testado: Não

Dados Elétricos

  • Seção Nominal: 2,5 mm²

  • Corrente Nominal: 24 A

  • Tensão Nominal: 500 V

  • Tensão de Impulso Suportável: 6 kV

  • Tensão Máxima do Sistema (plugável): 690 V

  • Resistência Volumétrica: 1,33 mΩ

  • Perda de Potência (IEC 60947-7-x): 0.77 W

  • Severidade de Poluição: Classe 3

Compatibilidade de Condutores

  • Faixa (mm²): 0,13 mm² a 4 mm² (flexível ou rígido)

  • Com Terminais (DIN 46228/1 e 46228/4): 0,13 mm² a 2,5 mm²

  • Bitola (AWG): 26 a 12 AWG

  • Direção da Conexão: Superior

  • Comprimento de Decape: 10 mm

  • Tamanho da Lâmina: 0,6 × 3,5 mm

Conexão Plugável:

  • Tipo: Plug-in connection

  • Aplicação: Interligação modular rápida

Faixa Térmica

  • Temperatura de Armazenamento: -25 °C a 55 °C

  • Temperatura Ambiente: -5 °C a 40 °C

  • Operação Contínua (mín.): -50 °C

  • Operação Contínua (máx.): 120 °C

Dimensões e Peso

  • Altura: 58 mm

  • Altura (polegadas): 2.283"

  • Largura: 5.1 mm

  • Largura (polegadas): 0.201"

  • Profundidade: 34.5 mm

  • Profundidade com Trilho: 35 mm

Certificações

  • RoHS: Conformidade sem isenção

  • REACH: Sem SVHC acima de 0,1%

  • UL (cURus): E60693

  • CSA (cCSAus): 154685-1460993

  • Dados UL/CSA:

    • Corrente (C): 20 A

    • Corrente (D): 5 A

    • Tensão (C): 300 V

    • Tensão (D): 600 V

    • Condutores Suportados: AWG 26 a 12
