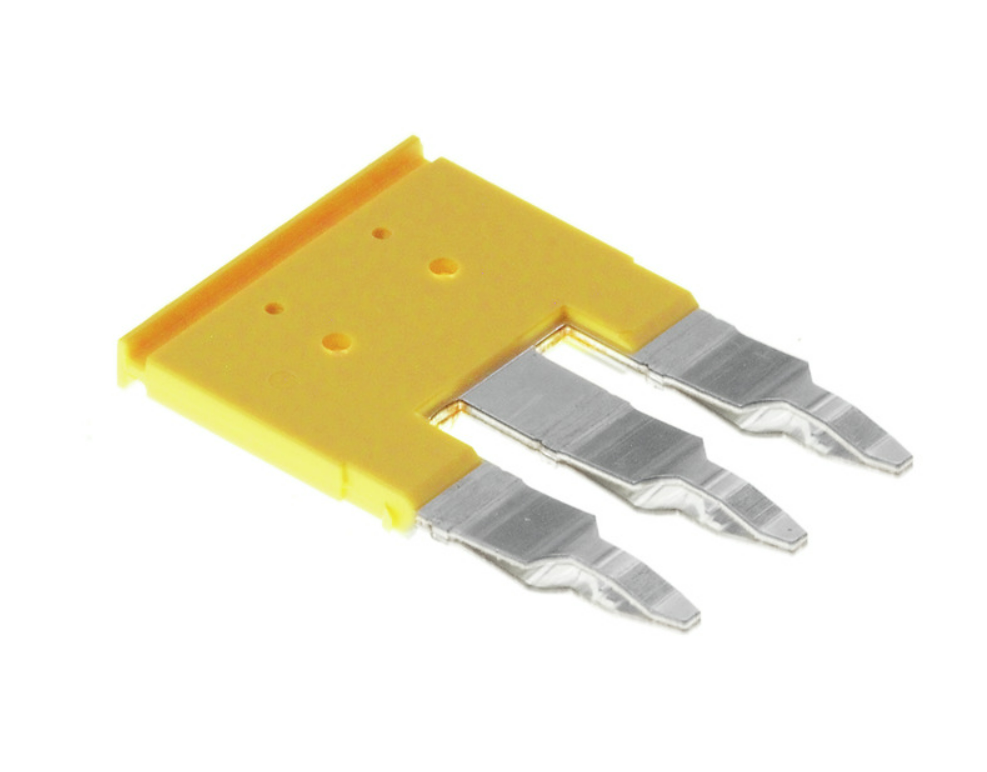

WEIDMÜLLER ZQV 6/3 GE – Ponte de Conexão 3 Polos Amarela | Para Conetores 6mm² Linha Z
WEIDMÜLLER ZQV 6/3 GE – Ponte de Conexão 3 Polos Amarela | Para Conetores 6mm² Linha Z
A ponte de conexão ZQV 6/3 GE é um acessório projetado para interligar terminais da série ZSI e Z, garantindo conexões rápidas, seguras e padronizadas em painéis elétricos. Desenvolvida em Wemid de alta resistência e com contatos plugáveis de 3 polos, permite distribuir potenciais de forma eficiente, suportando até 41 A. Ideal para montagens industriais que exigem confiabilidade, estabilidade térmica e excelente desempenho elétrico, mesmo em ambientes severos.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
-
Fabricante: Weidmüller Conexel
-
Referência: 1627860000
-
Modelo: ZQV 6/3
-
Tipo de Produto: Ponte de Conexão (Cross-Connector)
-
Aplicação: Terminais da série ZSI / Z
-
Número de Polos: 3
-
Sistema de Conexão Associado: Mola (Tension-Clamp)
-
Fixação: Encaixe (Plugged)
-
Montagem: Direta
-
Cor: Amarelo
-
Material Base: Wemid
-
Classe de Inflamabilidade (UL 94): V-0
-
Versão à Prova de Explosão: Sim
Dados Elétricos
-
Corrente Nominal: 41 A
-
Tensão Nominal: 400 V
-
Observações Importantes:
-
O uso da ponte reduz a tensão nominal máxima para 400 V.
-
Se a ponte for cortada, a tensão reduz para 25 V caso haja arestas expostas.
-
Por razões estruturais e térmicas, somente 60% dos contatos podem ser destacados.
-
Faixa Térmica
-
Temperatura de Armazenamento: -25 °C a 55 °C
-
Temperatura Ambiente: -5 °C a 40 °C
-
Operação Contínua (mín.): -60 °C
-
Operação Contínua (máx.): 130 °C
Dimensões e Peso
-
Altura: 22.4 mm
-
Altura (polegadas): 0.882"
-
Largura: 3.1 mm
-
Largura (polegadas): 0.122"
-
Profundidade: 33.96 mm
-
Profundidade (polegadas): 1.337"
Certificações
-
RoHS: Conformidade total
-
REACH: Sem substâncias SVHC acima de 0,1%
