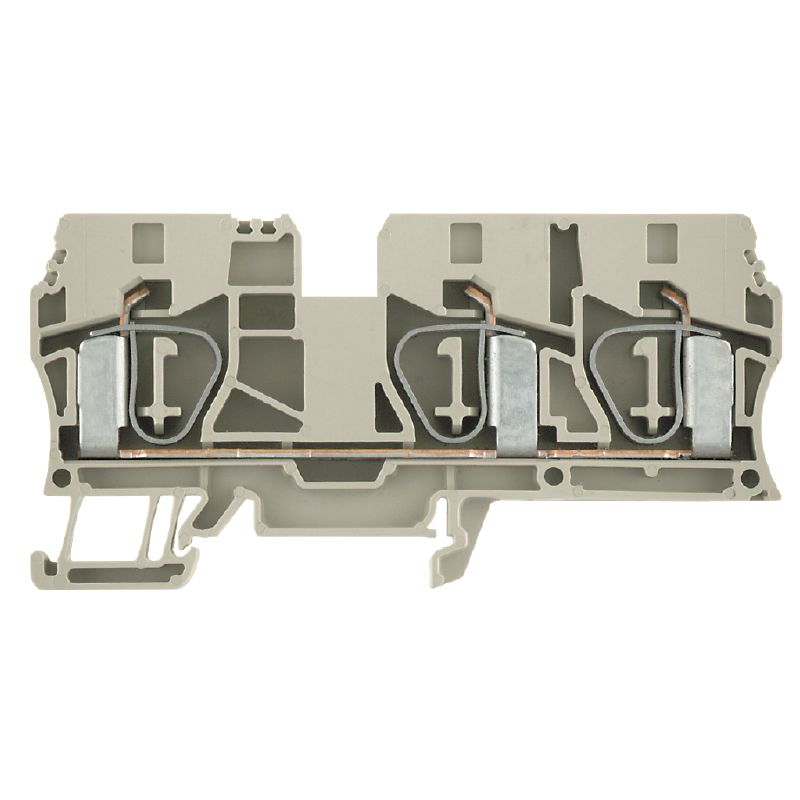

WEIDMÜLLER ZDU 10/3AN – Conector de Passagem 10 mm² 3 Conexões | Linha Z – Conexão Mola
O ZDU 10/3AN é um borne de passagem da Linha Z com tecnologia de conexão por grampo de tensão (tension-clamp), projetado para condutores de até 10 mm². Possui três pontos de conexão no mesmo nível, permitindo derivação de potencial sem necessidade de acessórios adicionais.
Indicado para montagem em trilho TS 35, apresenta entrada superior, fixação snap-on e possibilidade de utilização de pontes plug-in. Versão apta para atmosferas potencialmente explosivas, com certificações ATEX e IECEx. Fabricado em Wemid, com classificação de inflamabilidade UL 94 V-0.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
ESPECIFICAÇÕES TÉCNICAS
Marca: Weidmüller
Modelo: ZDU 10/3AN
Código: 1767690000
Tipo de Produto: Conector de Passagem
Linha / Série: Z
Tipo de Conexão: Mola (Tension-clamp)
Número de Níveis: 1
Número de Conexões: 3
Seção Nominal: 10 mm²
Faixa de Conexão: 1,31 mm² a 16 mm²
Faixa AWG: 16 a 6 AWG
Tensão Nominal: 800 V
Tensão CC Nominal: 800 V
Corrente Nominal: 57 A
Tensão de Impulso Nominal: 8 kV
Resistência de Contato (IEC 60947-7-x): 0,56 mΩ
Perda de Potência (IEC 60947-7-x): 1,82 W
Categoria de Sobretensão: III
Nível de Poluição: 3
Tipo de Montagem: Trilho TS 35
Tipo de Fixação: Snap-on
Direção da Conexão: Topo
Comprimento de Decapagem: 18 mm
Material: Wemid
Classe de Inflamabilidade: UL 94 V-0
Cor: Bege escuro
DIMENSÕES
Profundidade: 49,5 mm
Profundidade com trilho: 50,5 mm
Altura: 99 mm
Largura: 10 mm
Peso líquido: 37,024 g
TEMPERATURA
Operação contínua: -60 °C a +130 °C
Temperatura ambiente: -60 °C a +85 °C
Armazenamento: -25 °C a +55 °C
CONFORMIDADE E CERTIFICAÇÕES
Norma: IEC 60947-7-1
RoHS: Conforme
REACH: Sem SVHC acima de 0,1%
ATEX: DEMKO15ATEX1467U
IECEx: IECEXULD15.0008U
Marcação Ex: Ex eb IIC Gb
Diretiva 2014/34/EU: II 2 G D
UL (UR): E60693
CSA: 200039-1152892
CLASSIFICAÇÕES
ETIM 8/9/10: EC000897
ECLASS 14/15: 27-25-01-01
