WEIDMÜLLER ZDK 2.5/D/1 - Conector Duplo Mola 2,5mm² Com Diodo | Bege

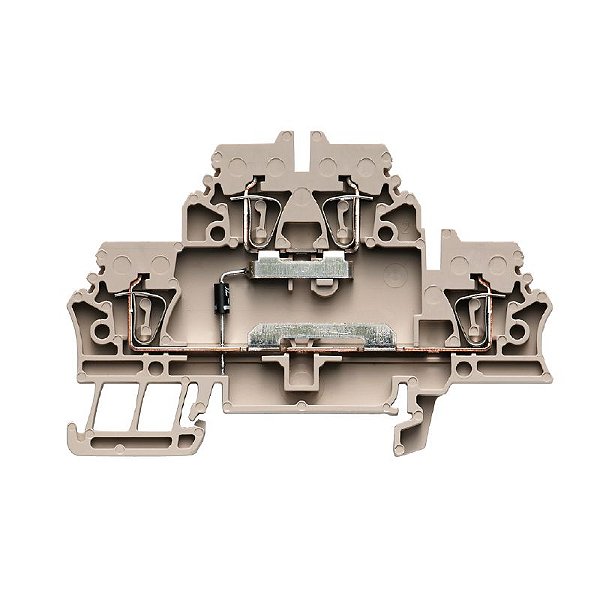

O conector componente ZDK 2.5/D/1 da Weidmüller é um borne modular de dois níveis (double-tier) com diodo integrado. Destina-se à montagem em trilhos DIN e é utilizado em circuitos de proteção e sinalização, especialmente para supressão de picos de tensão em bobinas de relés ou para evitar inversão de polaridade em sistemas de controle e automação.
Fabricado com corpo isolante em Wemid, o borne apresenta conexão por mola (tension-clamp), garantindo contato elétrico seguro e resistente a vibrações sem necessidade de reaperto. A estrutura de dois níveis permite economia de espaço em painéis, enquanto o diodo integrado proporciona proteção adicional aos componentes eletrônicos. O material isolante oferece alta resistência térmica e à chama, conforme norma UL 94 V-0, e suporta operação contínua em temperaturas elevadas.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
Especificações Técnicas
- Fabricante: Weidmüller Conexel
- Modelo / Referência: ZDK 2.5/D/1
- Código: 1690020000
- Série / Linha: Z-series (Component terminal)
- Tipo de Produto: Borne/Conector Componente Duplo de Mola com Diodo
- Sistema / Tipo de Conexão: Conexão por Mola (Tension-clamp)
- Área Nominal / Dimensões: Seção nominal de 2,5 mm²
- Material: Wemid
- Cor: Bege Escuro (Dark Beige)
- Método de Fixação / Montagem: Trilho DIN (TS 35)
- Tensão Nominal: 500 V (IEC)
- Corrente Nominal (Diodo): 0,5 A
- Corrente Máxima (Borne): 20 A
- Temperatura de Trabalho: -50 °C a +120 °C
- Normas / Flamabilidade: IEC 60947-7-1 / UL 94 V-0
- Aplicações: Proteção de circuitos, supressão de picos de tensão (flyback), prevenção de polaridade reversa em painéis de controle e automação.
