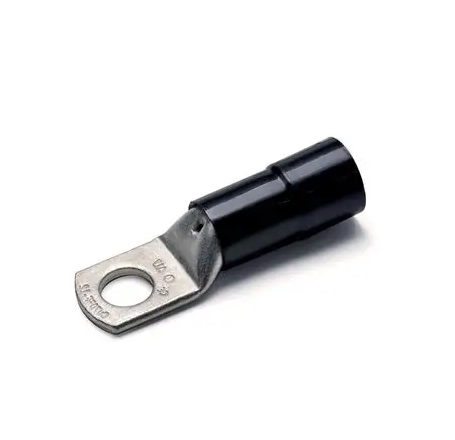

CEMBRE ANE3-M12 – Terminal Anel Isolado PA6.6 16 mm² Furo M12
O Terminal Anel Isolado CEMBRE ANE3-M12 foi desenvolvido para conexões elétricas seguras e práticas em condutores de cobre flexíveis de 16 mm². Fabricado em cobre eletrolítico com pureza superior a 99,9%, possui tratamento de estanhagem eletrolítica e recozimento, que aumentam a condutividade, a maleabilidade e a resistência mecânica.
O isolamento em poliamida PA6.6 oferece alta resistência térmica e mecânica, simplificando a instalação e garantindo restauro perfeito do isolamento do cabo. O formato interno em funil facilita a inserção do condutor, evitando o desalinhamento dos fios e reduzindo o tempo de montagem.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada
Especificações Técnicas:
-
Fabricante: CEMBRE
-
Modelo / Referência: ANE3-M12
-
Código: 2415850
-
Linha: ANE-M
-
Tipo de Produto: Terminal de Anel Isolado
-
Bitola do condutor: 16 mm²
-
Material do corpo: Cobre eletrolítico (pureza >99,9%)
-
Tratamento superficial: Estanhagem eletrolítica
-
Processo de fabricação: Recozido (Annealed)
-
Tipo de isolamento: Poliamida PA6.6 (preta)
-
Classe de cabo compatível: 5 e 6 (CEI 20-29)
-
Temperatura de operação: -20 °C a +115 °C
-
Pico de temperatura (curtos períodos): até 130 °C
-
Tipo de crimpagem: Indentada / Radial
-
Furo (parafuso): M12
-
Orifício de inspeção (Spy Hole): Sim
-
Entrada em funil (Easy Insertion): Sim
-
Número de furos na lingueta: 1
Dimensões:
| Parâmetro | Valor (mm) |
|---|---|
| ØD (Diâmetro do furo) | 13,2 |
| B (Largura da lingueta) | 20 |
| N (Distância do centro ao final da lingueta) | 12 |
| M (Distância do centro ao início da lingueta) | 14 |
| I (Comprimento da lingueta) | 32 |
| L (Comprimento total) | 57,1 |
| Diâmetro de entrada | 9,2 |
Torque de aperto recomendado:
-
Parafuso de alta condutividade: 40 Nm
-
Parafuso classe 8.8: 50 Nm
