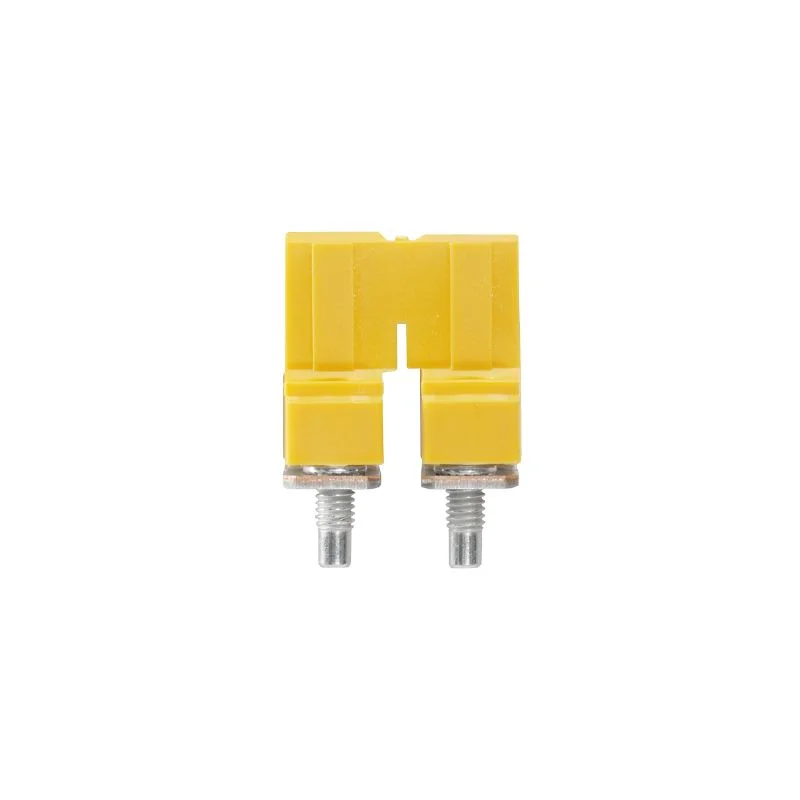

WEIDMÜLLER WQV 10 – Ponte de Conexão para WDU 10 | Linha W - 2 a 10 Polos
A ponte conectora WQV 10, da Linha W da Weidmüller Conexel, é um acessório destinado à interligação e distribuição de potencial elétrico entre bornes modulares adjacentes da série WDU 10, eliminando a necessidade de cabeamento adicional e garantindo organização e confiabilidade em painéis elétricos.
Projetada para aplicações industriais, a WQV 10 permite montagem direta com fixação aparafusada, assegurando contato elétrico seguro, estabilidade mecânica e padronização do sistema. Sua construção garante excelente desempenho elétrico mesmo em configurações com múltiplos polos.
Fabricada em poliamida PA 66, com retardância à chama UL 94 V-0, a ponte apresenta elevada resistência térmica e mecânica, sendo adequada para operação contínua em ambientes industriais exigentes, como painéis de comando, quadros elétricos e sistemas de automação.
⚠️ Atenção: O preço exibido não corresponde ao valor real do produto. Para receber o preço correto, clique em “Comprar” e informe a quantidade desejada.
|
Número de Polos |
Modelo / Referência |
Corrente Nominal |
Código |
|---|---|---|---|
|
2 Polos |
WQV 10/2 |
76 A |
1052560000 |
|
3 Polos |
WQV 10/3 |
63 A |
1054960000 |
|
4 Polos |
WQV 10/4 |
63 A |
1055060000 |
|
10 Polos |
WQV 10/10 |
63 A |
1052460000 |
Especificações Técnicas
- Fabricante: Weidmüller Conexel
- Linha: W
- Tipo de Produto: Ponte Conectora (Cross-Connection)
- Compatibilidade: Bornes WDU 10
- Trilho: TS 35
- Passo (Pitch): 9,9 mm
- Isolação: Sim
- Material: Poliamida (PA 66)
- Cor: Amarelo
- Classe de Inflamabilidade: UL 94 V-0
- Fixação: Parafuso
- Montagem: Direta
Dimensões
-
Largura: 7,55 mm
-
Profundidade: 18 mm
Temperaturas de Operação
-
Armazenamento: -25 °C a +55 °C
-
Ambiente: -5 °C a +40 °C
-
Operação Contínua: -60 °C a +130 °C
Conformidades
-
RoHS: Conforme (sem isenções)
-
REACH: Sem SVHC acima de 0,1%
-
Normas: EN / IEC
